BYC |
Δομή | Τύπος Α Γωνιακή σφαίρα επαφών |
Τύπος Γ Ακτινωτή σφαίρα επαφών (Βαθιά σφαίρα αυλακιού) |
Τύπος Χ Σφαίρα επαφών τεσσάρων σημείου |
||
Reali-ΛΕΠΤΟΣ |
Ανοικτός τύπος |
KAA | Τύπος α-KAA | Τύπος γ-KAA | Τύπος Χ-KAA | |
Κα | Α-Κα τύπων | Γ-Κα τύπων | Χ-Κα τύπων | |||
KB | Τύπος α-KB | Τύπος γ-KB | Τύπος Χ-KB | |||
KC | Τύπος α-kc | Τύπος γ-kc | Τύπος Χ-kc | |||
KD | Τύπος α-KD | Τύπος γ-KD | Τύπος Χ-KD | |||
KF | Τύπος α-KF | Τύπος γ-KF | Τύπος Χ-KF | |||
Κλ | Τύπος α-κλ | Τύπος γ-κλ | Τύπος Χ-κλ | |||
Σφραγισμένα ρουλεμάν | JHA | / | Τύπος γ-JHA | Τύπος Χ-JHA | ||
JA | / | Τύπος γ-JA | Τύπος Χ-JA | |||
JB | / | Τύπος γ-JB | Τύπος Χ-JB | |||
JU | / | Τύπος γ-JU | Τύπος Χ-JU | |||
JG | / | Τύπος γ-JG | Τύπος Χ-JG | |||
Ανοξείδωτο | SAA | Τύπος α-SAA | Τύπος γ-SAA | Τύπος Χ-SAA | ||
SA | Τύπος ASA | Τύπος γ-SA | Τύπος Χ-SA | |||
Sb | Α-Sb τύπων | Γ-Sb τύπων | Χ-Sb τύπων | |||
Μετρική σειρά | 8mm | Τύπος α-8mm | Τύπος γ-8mm | Τύπος Χ-8mm | ||
13mm | Τύπος α-13mm | Τύπος γ-13mm | Τύπος Χ-13mm | |||
20mm | Τύπος α-20mm | Τύπος γ-20mm | Τύπος Χ-20mm | |||
Εξαιρετικά-λεπτός | Εξαιρετικά-λεπτός | Τύπος α-εξαιρετικά-λεπτός | Τύπος γ-εξαιρετικά-λεπτός |
Τύπος Χ-εξαιρετικά-λεπτός |
4.Factory εικόνα:

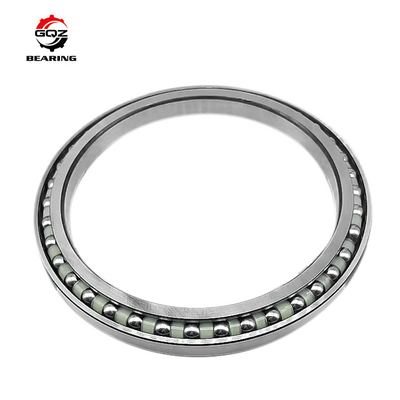

Κατασκευαστές ρουλεμάν υψηλής ακρίβειας ρουλεμάν λεπτός-τμημάτων Reail-reail-silm KA020CP0 (2x2.5x 0.25 ίντσες)
Παράμετροι ρουλεμάν Α. Reail-silm Thin-section
Εμπορικό σήμα BYC
Ακτινωτή σφαίρα επαφών δομών
Πρότυπος ένσφαιρος τριβέας τμημάτων αριθμού KA020CP0 λεπτός
Εσωτερικό δαχτυλίδι (μέσα) - 2
Εξωτερικό δαχτυλίδι (μέσα) - 2.5
Πλάτος (μέσα) - 0.25
Βάρος (λίβρα) - 0.1
Χάλυβας χρωμίου steel/GCR15/Stainless υλικών
Βαθμός P5/P4/P2 ακρίβειας
Πετρέλαιο τύπων λίπανσης
Υλικό (σφαίρα) - σφαίρα χάλυβα/κεραμική σφαίρα
Αριθμός ενιαίων σειρών υπόλοιπου κόσμου
Ο τύπος τμημάτων λεπταίνει το τμήμα
Ποιοτική υψηλή ταχύτητα, χαμηλού θορύβου και μακράς διαρκείας
Φύλλο προδιαγραφών ρουλεμάν λεπτός-τμημάτων Β. KA020CP0 Reail-silm
Πρότυπο Αριθμός |
Μέγεθος (μέσα) | Διάμετροι εδάφους (μέσα) | Ικανότητες σε Pounds1 | Βάρος Λίβρες |
||||||||
Άντεξε | Έξω Διάμετρος |
Έδαφος Dia. L1 |
Έδαφος Dia. L2 |
C'bore Dia. L3 |
Ακτινωτός | Ώθηση | Στιγμή | |||||
Στατικός | Dyn. | Στατικός | Dyn. | Στατικός | Dyn. | |||||||
KA020CP0 | 2 | 2.5 | 2.186 | 2.314 | - | 680 | 393 | - | - | - | - | 0.1 |
Γ. λεπτομέρειες ρουλεμάν λεπτός-τμημάτων Reail-reail-silm σειράς γ-Κα τύπων
Χαρακτηριστικά γνωρίσματα προϊόντων
Για να υποστηρίξει τα διάφορα σενάρια φορτίων, τα reail-λεπτά λεπτά ρουλεμάν τμημάτων είναι διαθέσιμα σε τρεις βασικούς τύπους: η ακτινωτή επαφή (τύπος Γ), η γωνιακή επαφή (τύπος Α), και fourpoint έρχονται σε επαφή με (τύπος Χ) και σε ποικίλα μεγέθη, ή τις σειρές (π.χ., Κα, KB, KC, κ.λπ.). Τα reail-λεπτά λεπτά ρουλεμάν τμημάτων είναι διαθέσιμα με τις διάφορες επιλογές διαχωριστών να χωριστούν κατά διαστήματα τα κυλώντας στοιχεία ομοιόμορφα και να αποτραπεί η επαφή μεταξύ τους.
Σειρά εισαγωγής
«Ο Conrad συγκέντρωσε το ρουλεμάν που σχεδιάστηκε πρώτιστα γιατί η εφαρμογή των ακτινωτών φορτίο-βαθιών αυλακιών σφαιρών επιτρέπει επίσης την εφαρμογή του φορτίου ώθησης μέσα
καθεμία κατεύθυνση – που χρησιμοποιείται συχνά από κοινού με ένα άλλο ρουλεμάν.»
Οι σειρές διαμορφώνουν το αριθ. KA020CP0.KA025CP0.KA030CP0.KA035CP0.KA040CP0.KA042CP0.KA045CP0.KA047CP0.KA050CP0.KA055CP0.KA060CP0.KA065CP0.KA070CP0.KA075CP0.KA080CP0.KA090CP0 .KA100CP0.KA110CP0.KA120CP0
Εφαρμογές
Οι εφαρμογές στη ρομποτική, τον εξοπλισμό επιθεώρησης, τους δορυφόρους, τον ακριβή προσδιορισμό θέσης καμερών… οπουδήποτε και τα ελαφριά σχέδια είναι κρίσιμες.
