Φέροντες κατασκευαστές ρουλεμάν κυλίνδρων KOYO οι κυλινδρικοί NU302N απαριθμούν το όριο που επιταχύνει το βάρος 1.5KG 5600r/min
Τι είναι ρουλεμάν κυλινδρικά κυλίνδρων;
Τα κυλινδρικά ρουλεμάν κυλίνδρων είναι υψηλής χωρητικότητας φορτίων και μπορούν να λειτουργήσουν σε υψηλές ταχύτητες επειδή χρησιμοποιούν τους κυλίνδρους ως κυλώντας στοιχεία τους. Μπορούν επομένως να χρησιμοποιηθούν στις εφαρμογές που περιλαμβάνουν τη βαριά ακτινωτή και φόρτωση αντίκτυπου.
Οι κύλινδροι είναι κυλινδρικοί στη μορφή και στέφονται στο τέλος προκειμένου να μειώσουν τις συγκεντρώσεις πίεσης. Είναι επίσης κατάλληλοι για τις εφαρμογές που απαιτούν τη υψηλή ταχύτητα επειδή οι κύλινδροι καθοδηγούνται από τα πλευρά που είναι είτε στο εξωτερικό είτε εσωτερικό δαχτυλίδι.
Περισσότερες πληροφορίες
Με την απουσία πλευρών, είτε το εσωτερικό είτε εξωτερικό δαχτυλίδι θα κινηθεί ελεύθερα ώστε να προσαρμοστεί στην αξονική μετακίνηση ως εκ τούτου μπορεί να χρησιμοποιηθεί ως ελεύθερα δευτερεύοντα ρουλεμάν. Αυτό επιτρέπει σε τους για να απορροφήσει την επέκταση άξονων σε κάποιο βαθμό, σχετικά με τη θέση κατοικίας.
Τα κυλινδρικά ρουλεμάν κυλίνδρων τύπων NU και NJ παράγουν τα αποτελέσματα υψηλής επίδοσης όταν χρησιμοποιούνται ως ελεύθερα δευτερεύοντα ρουλεμάν επειδή κατέχουν τα απαραίτητα χαρακτηριστικά για εκείνο τον σκοπό. NF το κυλινδρικό ρουλεμάν κυλίνδρων τύπων υποστηρίζει επίσης τη μετατόπιση του αξονικού σε κάποιο βαθμό και στις δύο κατευθύνσεις και επομένως μπορεί να χρησιμοποιηθεί ως ελεύθερο δευτερεύον ρουλεμάν.
Στις εφαρμογές όπου τα βαριά αξονικά φορτία πρέπει να υποστηριχθούν, τα κυλινδρικά ρουλεμάν ώθησης κυλίνδρων είναι τα καταλληλότερα. Αυτό είναι επειδή έχουν ως σκοπό να περιέχουν τα φορτία κλονισμού, είναι δύσκαμπτοι και το αξονικό διάστημα που απαιτείται είναι μικρό. Υποστηρίζουν μόνο τα αξονικά φορτία που ενεργούν σε μια ενιαία κατεύθυνση.
Λεπτομερείς εφαρμογές
Συγκεκριμένα, τα κυλινδρικά ρουλεμάν κυλίνδρων μας μπορούν να χρησιμοποιηθούν στη βιομηχανική μετάδοση, αυτοκίνητος, το ηλεκτρικό κινητήρα, τα σύνολα γεννητριών, τα μηχανήματα ανύψωσης, τους άξονες εργαλειομηχανών καθώς επίσης και τις εσωτερικές μηχανές, κ.λπ.
Πλεονεκτήματα
Αυτά τα ρουλεμάν κυλίνδρων μπορούν να χωριστούν και είναι εύκολα να τοποθετήσουν καθώς επίσης και να κατεβούν.
| Όνομα προϊόντων | Κυλινδρικό ρουλεμάν κυλίνδρων |
| OD (εξωτερική διάμετρος): | 20100mm |
| Ταυτότητα (εσωτερική διάμετρος): | 150mm |
| Β (πάχος): | 5100mm |
| Καθαρό βάρος: | Το ηλεκτρονικό ταχυδρομείο εμείς, παίρνει πιό λεπτομερές - παράμετροι βάρους δικτύου |
| Υλικό: | Φέρων χάλυβας |
| Δυναμική εκτίμηση φορτίων: | Χρησιμοποιημένος κατά τον υπολογισμό των ξηρών γλιστρώντας ρουλεμάν που πρόκειται να φορτωθούν δυναμικά |
| Στατική εκτίμηση φορτίων: | Ορισμένος ως το μέγιστο φορτίο που ένας σύνθετος δακτύλιος ρουλεμάν |
| Ανώτατη ταχύτητα: | Καθορισμένος από τα κριτήρια που περιλαμβάνουν τη σταθερότητα μορφής του κλουβιού και άλλο |
| περιοριστικοί παράγοντες | |
| Εκκαθάριση: | Ορισμένος ως η συνολική απόσταση μέσω της οποίας ένα δαχτυλίδι ρουλεμάν μπορεί να κινηθεί |
| σχετικά με άλλο στην ακτινωτή κατεύθυνση | |
| Αριθμός σειρών: | Σύμφωνα με το συγκεκριμένο προϊόν, μπορούμε επί παραγγελία για σας |

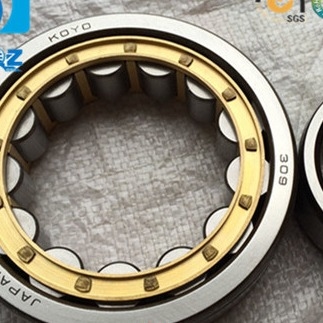

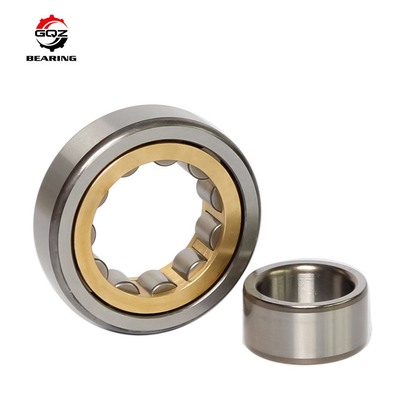

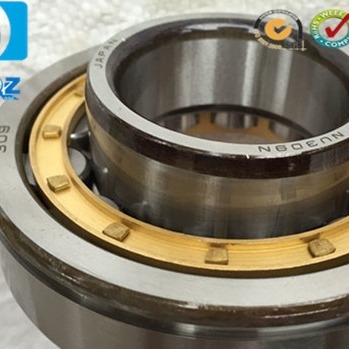

Εικόνες των κυλινδρικών ρουλεμάν κυλίνδρων
Άλλα πρότυπα των κυλινδρικών ρουλεμάν κυλίνδρων
| Όριο | Μάζα (κλ) | Φέροντες αριθμοί | Βασικός | Περιορισμένη ταχύτητα | ||||
| Dimenssion (χιλ.) | Εκτιμήσεις φορτίων (KN) | (περιστροφή/λεπτό) | ||||||
| δ | Δ | Β | περ. | Τύπος | Χρώμιο | Πυρήνας | Λίπος | Πετρέλαιο |
| 15 | 35 | 11 | 0,05 | N202 | 12.7 | 10.4 | 20000 | 22000 |
| 35 | 11 | 0,05 | NJ202 | 12.7 | 10.4 | 20000 | 22000 | |
| 35 | 11 | 0,05 | NU202 | 12.7 | 10.4 | 20000 | 22000 | |
| 17 | 40 | 12 | 0,06 | N203 | 17.6 | 14.6 | 10000 | 18000 |
| 40 | 12 | 0,06 | NJ203 | 14.5 | 12.8 | 18000 | 18000 | |
| 20 | 47 | 14 | 0,109 | N204 | 16.6 | 13.9 | 17000 | 20000 |
| 47 | 14 | 0,111 | NJ204 | 16.6 | 13.9 | 17000 | 20000 | |
| 47 | 14 | 0,111 | NU204 | 16.6 | 13.9 | 17000 | 20000 | |
| 52 | 15 | 0,149 | N304 | 23.1 | 19.2 | 14000 | 17000 | |
| 52 | 15 | 0,153 | NJ304 | 23.1 | 19.2 | 14000 | 17000 | |
| 52 | 15 | 0,153 | NU304 | 23.1 | 19.2 | 14000 | 17000 | |
| 25 | 52 | 15 | 0,134 | N205 | 18.8 | 17 | 14000 | 16000 |
| 52 | 15 | 0,137 | NJ205 | 18.8 | 17 | 14000 | 17000 | |
| 52 | 18 | 0,17 | NJ2205V | 35.3 | 29.4 | 12000 | 25000 | |
| 52 | 15 | 0,137 | NU205 | 18.8 | 17 | 14000 | 16000 | |
| 62 | 17 | 0,235 | N305 | 31.5 | 27.7 | 12000 | 14000 | |
| 62 | 17 | 0,241 | NJ305 | 31.5 | 27.7 | 12000 | 14000 | |
| 62 | 17 | 0,241 | NU305 | 31.5 | 27.7 | 12000 | 14000 | |
| 62 | 24 | 0,37 | NJ2305V | 67 | 72.7 | 7200 | 10000 | |
| 30 | 62 | 16 | 0,203 | N206 | 24.9 | 23.3 | 12000 | 14000 |
| 62 | 16 | 0,207 | NJ206 | 24.9 | 23.3 | 12000 | 14000 | |
| 62 | 16 | 0,207 | NU206 | 24.9 | 23.3 | 12000 | 14000 | |
| 72 | 19 | 0,35 | N306 | 38.5 | 35 | 10000 | 12000 | |
| 72 | 19 | 0,358 | NJ306 | 38.5 | 35 | 10000 | 12000 | |
| 72 | 19 | 0,358 | NU306 | 38.5 | 35 | 10000 | 12000 | |
| 35 | 72 | 17 | 0,289 | N207 | 35.5 | 34 | 11000 | 12000 |
| 72 | 17 | 0,295 | NJ207 | 35.5 | 34 | 11000 | 12000 | |
| 72 | 17 | 0,295 | NU207 | 35.5 | 34 | 11000 | 12000 | |
| 80 | 21 | 0,451 | N307 | 49.5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0,461 | NJ307 | 49.5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0,461 | NU307 | 49.5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0,536 | NUP307V | 77.2 | 78.6 | 10000 | 23000 | |
| 40 | 80 | 18 | 0,37 | N208 | 43.5 | 43 | 9400 | 11000 |
| 80 | 18 | 0,387 | NJ208 | 43.5 | 43 | 9400 | 11000 | |
| 80 | 18 | 0,378 | NU208 | 43.5 | 43 | 9400 | 11000 | |
Διαφορετικά χαρακτηριστικά για τα διαφορετικά κυλινδρικά ρουλεμάν κυλίνδρων:
Ν
Το εσωτερικό δαχτυλίδι έχει δύο ακέραιες φλάντζες και το εξωτερικό δαχτυλίδι είναι χωρίς φλάντζες. Η αξονική μετατόπιση του άξονα όσον αφορά την κατοικία μπορεί να προσαρμοστεί και στις δύο κατευθύνσεις μέσα το ίδιο στο ρουλεμάν. Τα ρουλεμάν επομένως χρησιμοποιούνται όπως ρουλεμάν μη-εντόπισης.
NU
Το εξωτερικό δαχτυλίδι των ρουλεμάν του σχεδίου NU έχει δύο ακέραιες φλάντζες και το εσωτερικό δαχτυλίδι είναι χωρίς φλάντζες. Η αξονική μετατόπιση του άξονα όσον αφορά την κατοικία μπορεί να προσαρμοστεί και στις δύο κατευθύνσεις μέσα το ίδιο στο ρουλεμάν.
NJ
Το εξωτερικό δαχτυλίδι έχει δύο ακέραιες φλάντζες και το εσωτερικό δαχτυλίδι μια ακέραια φλάντζα. Τα ρουλεμάν είναι επομένως
κατάλληλος για την αξονική θέση ενός άξονα σε μια κατεύθυνση.
NF
Το εξωτερικό δαχτυλίδι έχει μια ακέραια φλάντζα και το εσωτερικό δαχτυλίδι δύο ακέραιες φλάντζες.
NP
Το εξωτερικό δαχτυλίδι έχει μια ακέραια φλάντζα και μια non-integral φλάντζα υπό μορφή χαλαρού δαχτυλιδιού και εσωτερικού δαχτυλιδιού δύο φλαντζών ακέραιες φλάντζες.
NUP
Το εξωτερικό δαχτυλίδι έχει δύο ακέραιες φλάντζες και το εσωτερικό δαχτυλίδι μια ακέραια φλάντζα και μια non-integral φλάντζα υπό μορφή χαλαρού δαχτυλιδιού φλαντζών. Τα ρουλεμάν μπορούν να χρησιμοποιηθούν όπως ρουλεμάν εντόπισης, δηλ. μπορούν να παρέχουν την αξονική θέση για έναν άξονα και στις δύο κατευθύνσεις.
RN
Κανένα εξωτερικό δαχτυλίδι και το εσωτερικό δαχτυλίδι δύο ακέραιες φλάντζες.
