Εισαγόμενο NSK διπλό ρουλεμάν μηχανημάτων διατρήσεων βράχου ρουλεμάν κυλίνδρων σειρών κυλινδρικό NN3009MBKR NN3009TBKR
Φέρων αριθμός: NN3009MBKR
Μέγεθος (χιλ.): 45x67.5x23
Εμπορικό σήμα: NSK
Άντεξε τη διάμετρο (χιλ.): 45
Εξωτερική διάμετρος (χιλ.): 67,5
Πλάτος (χιλ.): 23
Φέρουσες διαστάσεις και προδιαγραφή στον κατάλογο εμπορικών σημάτων:
d - 45 χιλ.
D - 75 χιλ.
E - 67,5 χιλ.
B - 23 χιλ.
C - 23 χιλ.
ρ λεπτό - 1 χιλ.
Βάρος - 0.407 κλ
Βασική δυναμική εκτίμηση φορτίων (γ) - kN 52
Βασική στατική εκτίμηση φορτίων (C0) - kN 68,5
(Λίπος) ταχύτητα λίπανσης - 12 500 r/min
(Πετρέλαιο) ταχύτητα λίπανσης - 15 000 r/min
Εισαγωγή για NSK το διπλό ρουλεμάν κυλίνδρων σειρών κυλινδρικό NN3009MBKR:
Η ακαμψία του διπλού σειρών NSK κυλινδρικού ρουλεμάν κυλίνδρων τους κάνει μια τέλεια αντιστοιχία για τη χρήση στους άξονες εργαλειομηχανών. Το Tipically, η ενιαία σειρά και η διπλή σειρά που τα κυλινδρικά ρουλεμάν κυλίνδρων πρέπει είτε να αντέξουν είτε εκλεπτυμένο άντεξαν. Τα διπλά ρουλεμάν κυλίνδρων σειρών culindrical με εκλεπτυμένο άντεξαν τοποθετούνται συχνά στον κύριο άξονα ως ρουλεμάν fixedend. Η απλότητα στο σχέδιο και η δυνατότητα να ρυθμιστεί η ακτινωτή εσωτερική εκκαθάριση μετά από να τοποθετήσουν συνεχίζουν να κάνουν το populor αυτών των ρουλεμάν μεταξύ των χρηστών εργαλειομηχανών.
NSK προσφέρει διάφορους τύπους κυλινδρικών ρουλεμάν κυλίνδρων. Οι χρήστες μπορούν να ζητήσουν και διαμόρφωση E44, η οποία περιλαμβάνει και τις τρύπες λίπανσης και ένα επεξεργασμένο στη μηχανή αυλάκι λίπανσης στην εξωτερική επιφάνεια του εξωτερικού δαχτυλιδιού. Οι τύποι ρουλεμάν περιλαμβάνουν τον τύπο NNU, ποια feathures διπλασιάζουν τα ραβδωτά εξωτερικά δαχτυλίδια, και ο τύπος NN, που χαρακτηρίζουν την άριστη απαλλαγή λιπών κατά τη διάρκεια της αρχικής περιόδου προσαρμογής, και οι βοήθειες προωθούν τη σταθερή ροή πετρελαίου σε όλο το ρουλεμάν.
Για τα λεπτά ρουλεμάν τύπων τμημάτων, η στενότερη σειρά NN39 είναι καταλληλότερη από την ευρύτερη σειρά NN49 λόγω της λιγότερων παραγωγής θερμότητας και της μεγαλύτερης σταθερότητας κυλίνδρων. Τα επεξεργασμένα στη μηχανή κλουβιά ορείχαλκου είναι πιό κοινά με τα κυλινδρικά ρουλεμάν κυλίνδρων. NSK προσφέρει ένα κλουβί ρητίνης οδηγών ΜΑΔ κυλίνδρων για τη σειρά NN30, και ένα PEEK κλουβί ρητίνης, που καθοδηγείται από το εξωτερικό δαχτυλίδι, για σειρά σειράς N10 υπερβολικών ρουλεμάν κυλίνδρων μεγάλων ενιαίος-σειρών κυλινδρικών.
Τύποι κυλινδρικών ρουλεμάν κυλίνδρων:
. Ενιαίο ρουλεμάν κυλίνδρων σειρών κυλινδρικό: NU, NJ, NUP, NUB ΣΕΙΡΆ
. Διπλά ρουλεμάν κυλίνδρων σειρών κυλινδρικά: Σειρά NNU
. Κυλινδρικό ρουλεμάν κυλίνδρων τεσσάρων σειρών: FC σειρά
. Ενιαίο σειρών πλήρες ρουλεμάν κυλίνδρων συμπληρώματος κυλινδρικό: SL18 σειρά, SL 19 σειρές
. Διπλό σειρών πλήρες ρουλεμάν κυλίνδρων συμπληρώματος κυλινδρικό
.SL01 σειρά, σειρά SL02, σειρά SL18.
NSK διπλό σύστημα αρίθμησης ρουλεμάν κυλίνδρων σειρών κυλινδρικό NN3009MBKR:
| Φέρων τύπος | Σύμβολο κλουβιών | Προδιαγραφή | Διαθέσιμο μέγεθος |
| NN | ΜΒ | Ο κύλινδρος καθοδήγησε το επεξεργασμένο στη μηχανή κλουβί ορείχαλκου |
NN3005, NN3026-NN3040 NN3920-NN3956, NN4920-NN4940 |
| Φυματίωση | Καθοδηγημένο κύλινδρος κλουβί ρητίνης ΜΑΔ | NN3006-NN3024 | |
| NNU | ΜΒ | Ο κύλινδρος καθοδήγησε το επεξεργασμένο στη μηχανή κλουβί ορείχαλκου | NNU4920-NNU4940 |
| Ν | Ο Κ. | Ο κύλινδρος καθοδήγησε το επεξεργασμένο στη μηχανή κλουβί ορείχαλκου | N1006-N1028 |
| TP | Το εξωτερικό δαχτυλίδι που καθοδηγείται ΚΡΥΦΟΚΟΙΤΑΖΕΙ κλουβί ρητίνης | N1009-N1017 |
Μηχανήματα διατρήσεων βράχου που αντέχουν την κυλινδρική πρότυπη σειρά ρουλεμάν κυλίνδρων NN3009MBKR:

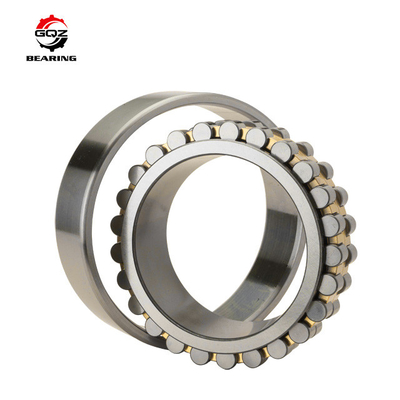

NSK διπλές εικόνες ρουλεμάν κυλίνδρων σειρών κυλινδρικές NN3009MBKR:
