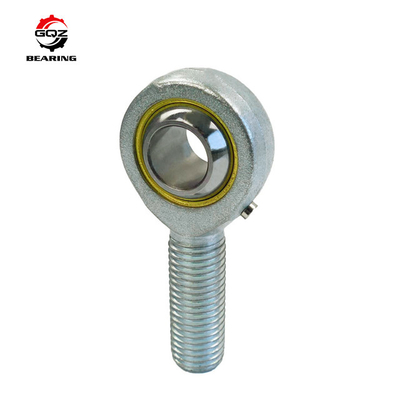

Θηλυκό PTFE SITK τέλος ράβδων φυλών σειράς M10x1.25 που αντέχει το σφαιρικό σαφές ρουλεμάν SI10T/K-1Radial
Το κοινό ρουλεμάν χρησιμοποιείται ευρέως στον υδραυλικό κύλινδρο εφαρμοσμένης μηχανικής, εργαλειομηχανές σφυρηλατημένων κομματιών, μηχανήματα εφαρμοσμένης μηχανικής, εξοπλισμός αυτοματοποίησης, αυτοκινητικός απορροφητής κλονισμού, βιομηχανίες μηχανημάτων συντήρησης νερού.
Χαρακτηριστικά γνωρίσματα σχεδίου και εφαρμογής:
Το τέλος ράβδων του χάλυβα και του ψευδάργυρου, με το αρσενικό και θηλυκό νήμα εξωτερικό δαχτυλίδι του χαλκού, με την επιφάνεια ολίσθησης του υλικού PTFE composit, συντήρηση-ελεύθερη εσωτερικό δαχτυλίδι του χάλυβα χρωμίου άνθρακα, σφαιρική επιφάνεια με την επένδυση χρωμίου. Έχει τα χαρακτηριστικά του μεγάλου capadility φορτίων, του εύκολο μονταρίσματος και να κατεβεί και της απλοποίησης μηχανισμών.
| Πλεονέκτημα του ρουλεμάν τελών ράβδων |
|
1, άριστη αντίσταση διάβρωσης
|
| Εφαρμογή του ρουλεμάν τελών ράβδων |
|
Κύριος σκοπός: αυτοκίνητο ατμού: οπίσθιο τμήμα, μετάδοση, μέρη ηλεκτρικού εξοπλισμού, ηλεκτρικά: General Motors,
οικιακές συσκευές. Άλλος: Ενοργάνωση, μηχανές καύσεως, μηχανήματα κατασκευής, οχήματα ραγών,
μηχανήματα υλικού χειρισμού, γεωργικά μηχανήματα, βιομηχανικά μηχανήματα. |
| Πρότυπο | δ | D3 | d2 | d5 | S | Β | L5 | C1 | h1 | L3 | d4 | L4 | a° | Ανώτατο φορτίο | Βάρος (κλ) | παλαιό πρότυπο |
| PHSA5 | 5 | M5×0.8 | 18 | 12.5 | 10 | 8 | 4 | 6 | 27 | 10 | 9 | 36 | 13 | SI5T/K | ||
| PHSA6 | 6 | M6×1 | 20 | 13 | 11 | 9 | 5 | 6.75 | 30 | 12 | 10 | 45 | 13 | 7.2 | 0.027 | SI6T/K |
| PHSA8 | 8 | M8×1.25 | 24 | 16 | 14 | 12 | 5 | 9 | 36 | 16 | 12.5 | 48 | 13 | 11.6 | 0.046 | SI8T/K |
| PHSA10 | 10 | M10×1.5 | 28 | 19 | 17 | 14 | 6.5 | 10.5 | 43 | 20 | 15 | 57 | 13 | 14.5 | 0.076 | SI10T/K |
| PHSA12 | 12 | M12×1.75 | 32 | 22 | 19 | 16 | 6.5 | 12 | 50 | 22 | 17.5 | 66 | 13 | 17 | 0.115 | SI12T/K |
| PHSA14 | 14 | M14×2 | 36 | 25 | 22 | 19 | 8 | 13.5 | 57 | 25 | 20 | 75 | 13 | 24 | 0.17 | SI14T/K |
| PHSA16 | 16 | M16×2 | 40 | 27 | 22 | 21 | 8 | 15 | 64 | 28 | 22 | 84 | 13 | 28.5 | 0.23 | SI16T/K |
| PHSA18 | 18 | M18×1.5 | 46 | 31 | 27 | 23 | 10 | 16.5 | 71 | 32 | 25 | 94 | 13 | 35 | 0.32 | SI18T/K |
| PHSA20 | 20 | M20×1.5 | 50 | 34 | 30 | 25 | 10 | 18 | 77 | 33 | 27.5 | 102 | 13 | 40 | 0.42 | SI20T/K |
| PHSA22 | 22 | M22×1.5 | 54 | 37 | 32 | 28 | 12 | 20 | 84 | 37 | 30 | 111 | 13 | 52 | 0.54 | SI22T/K |
| PHSA25 | 25 | M24×2 | 60 | 42 | 30 | 31 | 12 | 22 | 94 | 42 | 33.5 | 124 | 13 | 60 | 0.75 | SI25T/K |
| PHSA28 | 28 | M27×2 | 66 | 46 | 41 | 35 | 14 | 26 | 103 | 41 | 37 | 136 | 13 | SI28T/K | ||
| PHSA30 | 30 | M30×2 | 70 | 50 | 41 | 37 | 15 | 25 | 110 | 51 | 40 | 145 | 13 | 81 | 1.3 | SI30T/K |
