NSK 30TAC62BDBC10PN7A Ένσφαιρο ρουλεμάν με σφαιρική βίδα γωνιακό ρουλεμάν επαφής
Χαρακτηριστικά NSK Angular Contact Baring Ball Baring:
Τα ρουλεμάν με σφαιρικές βίδες, το μεγαλύτερο μέρος της γωνίας επαφής των 60 μοιρών, μπορούν να μεταφέρουν μεγάλα αξονικά φορτία, που χρησιμοποιούνται κυρίως για διάφορους τύπους εργαλειομηχανών ακριβείας Η σφαιρική βίδα μπορεί επίσης να χρησιμοποιηθεί για την ταχύτητα δεν είναι υψηλό αξονικό φορτίο του κινητήρα κεφαλής λείανσης. ακρίβεια P5, επίπεδο p4, παρέχει αντιστοίχιση και καθολική σύζευξη για να επιλέξουν οι πελάτες, μπορεί επίσης να παρέχει μια δομή στεγανοποίησης των ρουλεμάν σφαιρικών βιδών, συμπεριλαμβανομένων των ρουλεμάν της σειράς BS, BSA, 7602,7603
Σειρά TAC B:
Η αξονική ακαμψία είναι υψηλή λόγω του μεγάλου αριθμού σφαιρών και της γωνίας επαφής 60°. Σε σύγκριση με τα κωνικά ρουλεμάν κυλινδρικών ρουλεμάν κυλίνδρων, αυτός ο τύπος έχει χαμηλότερη ροπή εκκίνησης.έτσι είναι δυνατή η ομαλή περιστροφή με λιγότερη κινητήρια δύναμη.
Τα ρουλεμάν της σειράς TAC B ενσωματώνουν τον πρόσφατα αναπτυγμένο κλωβό από χυτευμένη ρητίνη πολυαμιδίου της NSK.Επιπλέον, η χρήση εξαιρετικά καθαρού χάλυβα για τους εσωτερικούς και εξωτερικούς δακτυλίους έχει αυξήσει περαιτέρω τη διάρκεια ζωής.Ο χάλυβας EP μας κατασκευάζεται ελέγχοντας την ποσότητα των επιβλαβών εγκλεισμάτων οξειδίων, γεγονός που εξαλείφει τα εγκλείσματα μεγάλου μεγέθους και απολαμβάνει υψηλότερη καθαρότητα από τον επαναλειωμένο με τόξο κενού χάλυβα (var).
Η σειρά με τσιμούχα "DG", σφράγιση επαφής χαμηλής ροπής, με γράσο "WPH", αδιάβροχο γράσο, αυξάνουν την αξιοπιστία και παρέχουν εύκολο χειρισμό.
TAC B Series (Εφαρμογές εργαλειομηχανών)
Η αξονική ακαμψία είναι υψηλή λόγω του μεγάλου αριθμού σφαιρών και της γωνίας επαφής 60 μοιρών.Σε σύγκριση με τα κωνικά ρουλεμάν κυλινδρικών κυλινδρικών ρουλεμάν, αυτός ο τύπος έχει χαμηλότερη ροπή εκκίνησης.έτσι είναι δυνατή η ομαλή περιστροφή με λιγότερη κινητήρια δύναμη.
TAC02 και 03 Series (Ηλεκτρικές Μηχανές Χύτευσης με Έγχυση)
Οι σειρές TAC02 και 03 είναι ρουλεμάν γωνιακής επαφής που παρέχουν υποστήριξη για σφαιρικές βίδες μεγάλου μεγέθους που λειτουργούν υπό βαρύ φορτίο από τον μηχανισμό κίνησης των ηλεκτρικών μηχανών χύτευσης με έγχυση.Η χαμηλή ροπή επιτυγχάνεται με τη βέλτιστη σχεδίαση των ρουλεμάν.
Οι χρήστες μπορούν να μειώσουν σημαντικά τη ροπή ρουλεμάν αντικαθιστώντας τα ρουλεμάν τους με αυτές τις σειρές.
TAC B και TAC02, 03 Διαφορές
Οι ηλεκτρικές μηχανές χύτευσης με έγχυση παράγουν βαρύτερο φορτίο στα ρουλεμάν στήριξης με σφαιρικό κοχλία από αυτό των εργαλειομηχανών.Τα ρουλεμάν TAC02 και 03 έχουν σχεδιαστεί για να λειτουργούν υπό τέτοιες συνθήκες βαρέως φορτίου.Αντίθετα, τα ρουλεμάν TAC B έχουν σχεδιαστεί για αυξημένο επιτρεπόμενο φορτίο αυξάνοντας τον αριθμό των σφαιρών και το πλάτος του ρουλεμάν.

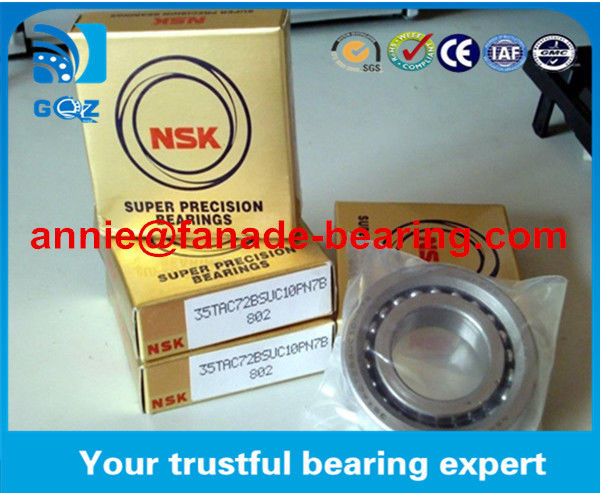

Ρουλεμάν NSK Ball Screw Support 30TAC62BDBC10PN7A Εικόνες:
Ρουλεμάν γωνιακής επαφής NSK με καυτές πωλήσεις:
| ΜΟΝΤΕΛΟ | ΔΙΑΣΤΑΣΗ/MM | ΜΟΝΤΕΛΟ | ΔΙΑΣΤΑΣΗ/MM |
| 17TAC47B | 17*47*15 | 30TAC20X+L | 30*62*34 |
| 20TAC47B | 20*47*15 | 40TAC20X+L | 40*68*36 |
| 25TAC62B | 25*62*15 | 45TAC20X+L | 45*75*38 |
| 30TAC62B | 30*62*15 | 50TAC20X+L | 50*80*38 |
| 35TAC72B | 35*72*15 | 55TAC20X+L | 55*90*44 |
| 40TAC72B | 40*72*15 | 60TAC20X+L | 60*95*44 |
| 40TAC90B | 40*90*20 | 65TAC20X+L | 65*100*44 |
| 45TAC75B | 45*75*15 | 70TAC20X+L | 70*110*48 |
| 45TAC100B | 45*100*20 | 75TAC20X+L | 75*115*48 |
| 50TAC100B | 50*100*20 | 80TAC20X+L | 80*125*54 |
| 55TAC100B | 55*100*20 | 85TAC20X+L | 85*130*54 |
| 55TAC120B | 55*120*20 | 90TAC20X+L | 90*140*60 |
| 60TAC120B | 60*120*20 | 95TAC20X+L | 95*145*60 |
| 180TAC20D+L | 180*280*120 | 100TAC29X+L | 100*140*48 |
| 190TAC29D+L | 190*260*84 | 100TAC20X+L | 100*150*60 |
| 190TAC20D+L | 190*290*120 | 105TAC29X+L | 105*145*48 |
| 200TAC29D+L | 200*280*96 | 105TAC20X+L | 105*160*66 |
| 200TAC20D+L | 200*310*132 | 110TAC29X+L | 110*150*48 |
| 220TAC29D+L | 220*300*96 | 110TAC20X+L | 110*170*72 |
| 220TAC20D+L | 220*340*144 | 120TAC29X+L | 120*165*54 |
| 240TAC29D+L | 240*320*96 | 120TAC20X+L | 120*180*72 |
| 240TAC20D+L | 240*360*144 | 130TAC29X+L | 130*180*60 |
| 260TAC29D+L | 260*360*120 | 130TAC20X+L | 130*200*84 |
| 260TAC20D+L | 260*400*164 | 140TAC29D+L | 140*190*60 |
| 280TAC29D+L | 280*380*120 | 140TAC20D+L | 140*210*84 |
| 280TAC20D+L | 280*420*164 | 150TAC29D+L | 150*210*72 |
| 300TAC29D+L | 300*420*144 | 150TAC20D+L | 150*225*90 |
| 320TAC29D+L | 320*440*144 | 160TAC29D+L | 160*220*72 |
| 340TAC29D+L | 340*480*144 | 160TAC20D+L | 160*240*96 |
| 360TAC29D+L | 360*480*144 | 170TAC29D+L | 170*230*72 |
| 380TAC29D+L | 380*520*164 | 170TAC20D+L | 170*260*108 |
| 400TAC29D+L | 400*540*164 | 180TAC29D+L | 180*250*84 |
| NSK | NTN | IBFA | IBSK | Διάσταση (mm) | ||
| ρε | ρε | σι | ||||
| 15TAC47B | 15 | 47 | 15 | |||
| 17TAC47B | BST17* * 47-1B | 17 | 47 | 15 | ||
| 20TAC47B | BST20* * 47-1B | BSB020047 | BSD2047 | 20 | 47 | 15 |
| 25TAC62B | BST25* * 62-1B | BSB025062 | BSD2562 | 25 | 62 | 15 |
| 30TAC62B | BST30* * 62-1B | BSB030062 | BSD3062 | 30 | 62 | 15 |
| 35TAC72B | BST35* * 72-1B | BSB035072 | BSD3572 | 35 | 72 | 15 |
| 40TAC72B | BST40* * 72-1B | BSB040072 | BSD4072 | 40 | 72 | 15 |
| 40TAC90B | BST40* * 90-1B | BSB040090 | BSD4090 | 40 | 90 | 20 |
| 45TAC75B | BST45* * 75-1B | BSB045075 | BSD4575 | 45 | 75 | 15 |
| 45TAC100B | BST45* * 100-1B | BSB045100 | BSD45100 | 45 | 100 | 20 |
| 50TAC100B | BST50* * 100-1B | BSB050100 | 50 | 100 | 20 | |
| BSB055090 | 55 | 90 | 15 | |||
| 55TAC100B | BST55* * 100-1B | 55 | 100 | 20 | ||
| 55TAC120B | BST55* * 120-1B | BSB055120 | 55 | 120 | 20 | |
| 60TAC120B | BST60* * 120-1B | BSB060120 | 60 | 120 | 20 | |
| BSB075110 | 75 | 110 | 15 | |||
| BSB100150 | 100 | 150 |
22.5
|
|||
Μπορούμε επίσης να προσφέρουμε ρουλεμάν γωνιακής επαφής ως εξής:
