Name: Ανώτατη κατάταξη Z9 επέκταση μανίκι άξονα κλειδαριά συσκευή συναρμολόγησης Διαμέτρου 200 έως 420 mm
Brand: Wuxi Guangqiang Bearing Trade Co.,Ltd
SKU: Σειρά Z9
Price: 1,577.10 USD
Availability: InStock

MOQ:	5 κομμάτια
standard packaging:	Πλαστική σακούλα+κόξ+κατάλογος
Supply Capacity:	10000/μήνα

Details Information

Product Description

Detail Information

Τόπος καταγωγής

ΚΙΝΑ

Μάρκα

GQZ or Other famous brand

Πιστοποίηση

ISO9001,ROHS

Αριθμό μοντέλου

Σειρά Z9

Τύπος προϊόντος:

Κεφαλάκι ζεύξης επέκτασης

Εφαρμογή:

Αυτοκινητοβιομηχανία.τρακτέρ.οικοδομικά μηχανήματα.τροχείο

Δύναμη άξονα Ft (((kN):

526-1980

Ροπή Mt(kN.m):

52.8-410

Υλικό, συμπεριφορά:

Σιδηροφόρο

Επισημαίνω:

Συγκρότημα συσκευής κλειδώματος άξονα

Συγκρότημα κλειδώματος άξονα μανδύα επέκτασης Z9

Συγκρότημα συσκευής κλειδώματος άξονα 420 mm

Product Description

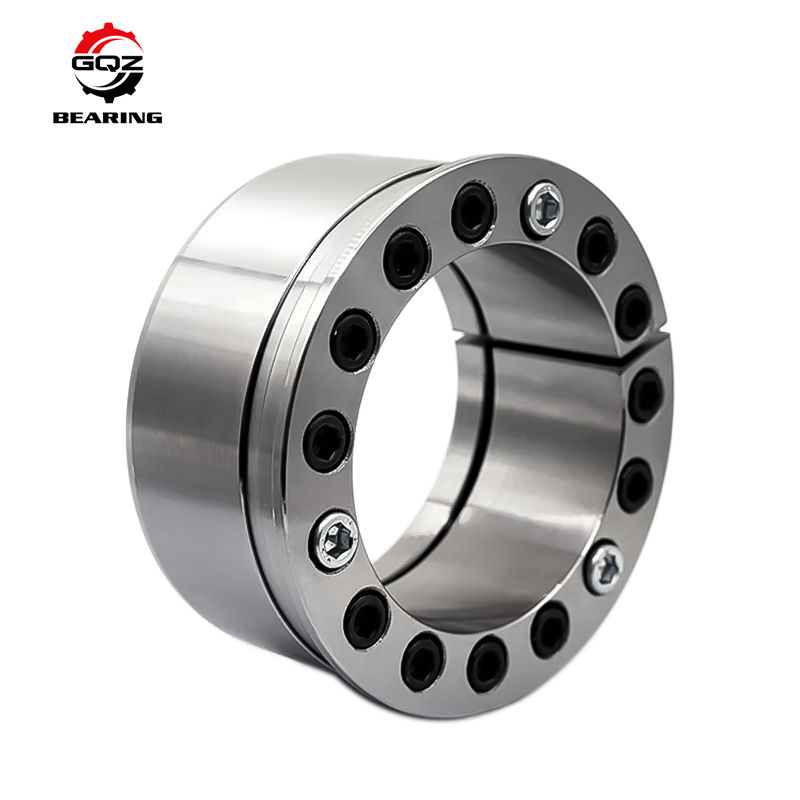

Κορυφαία κατάταξη Z9 Expansion Sleeve Shaft Locking Device Assembly, Διάμετρος 200 έως 420mm

Το μανίκι σύζευξης διαστολής είναι ένα προηγμένο βασικό εξάρτημα που χρησιμοποιείται ευρέως στη διεθνή αγορά για μηχανική σύζευξη υπό μεγάλο φορτίο. Στη σύνδεση άξονα και τροχού, είναι μια συσκευή σύζευξης χωρίς κλειδί για την πραγματοποίηση μετάδοσης φορτίου σφίγγοντας την πίεση και την τριβή που δημιουργούνται μεταξύ των επιφανειών προσαρμογής των μπουλονιών υψηλής αντοχής.

Περιγραφή προϊόντος

Εφαρμοστέες βιομηχανίες

Αυτοκίνητα.τρακτέρ.μηχανήματα κατασκευών.κυλιόμενος μύλος

Τόπος προέλευσης

Κίνα

Τύπος

BALL

Αριθμός μοντέλου

Σειρά Z9

Επωνυμία

GQZ ή OEM

Τύπος στεγανοποίησης

Ανοιχτό

Υλικό

Χρωμιούχο χάλυβα

Εξωτερική διάμετρος

200-420mm

Μέγεθος οπής

260-515mm

Χαρακτηριστικό

Μεγάλη διάρκεια ζωής

Πιστοποιητικό

ISO9001:2008

Δόνηση

Z1V1 Z2V2 Z3V3

Ακρίβεια

P0,P5,P6

Υπηρεσία

Υπηρεσία OEM

Απόθεμα

Πλούσιο

Πακέτο

Αρχική συσκευασία

Κύρια πλεονεκτήματα του μανικιού σύζευξης διαστολής
Εύκολο στην εγκατάσταση
Απαιτείται χαμηλή ακρίβεια μηχανικής κατεργασίας για οπές άξονα, δεν χρειάζεται εξοπλισμός θέρμανσης/πίεσης, χρειάζεται μόνο να σφίξετε τα μπουλόνια διαγώνια σύμφωνα με τη ροπή.
Επιτρέπει την επανατοποθέτηση των πλήμνων στον άξονα και υποστηρίζει τις συνδέσεις με κακώς συγκολλημένα υλικά.
Υψηλή αξιοπιστία
Δεν υπάρχει δομή αποδυνάμωσης κλειδιού, χωρίς σχετική φθορά κίνησης, μεγάλη διάρκεια ζωής.
Αυτόματη αστοχία σε περίπτωση υπερφόρτωσης προστατεύει την ασφάλεια του εξοπλισμού.
Ευέλικτη προσαρμογή
μπορεί να αντέξει πολλαπλά φορτία, υποστηρίζει τη χρήση πολλαπλών μανικιών διαστολής σε σειρά για την αύξηση του φορτίου.
Εύκολη αποσυναρμολόγηση (απλώς χαλαρώστε τα μπουλόνια), σχεδιασμός κατά της σκουριάς της επιφάνειας επαφής για να εξασφαλιστεί η επαναλαμβανόμενη χρήση.

Διαστάσεις						Βίδες κεφαλής υποδοχής εξαγωνικής κεφαλής		Ονομαστικό βάρος		Πίεση στην επιφάνεια της άρθρωσης μεταξύ του μανικιού διαστολής και του άξονα	Πίεση στη διασύνδεση μανικιού-πλήμνης διαστολής	Ροπή σύσφιξης βίδας	Βάρος
d	D	L	L₁	e	B	d₁	n	Αξονική δύναμη Ft(kN)	Ροπή Mt(kN.m)	pf(N/mm²)	pf¹⁽N/mm²⁾	M_A(N.m)	W.t(kg)
200	260	120	142	8	125	M20*120	16	526	52.8	100	77	230	15
220	285	120	142	8	140	M22*130	14	640	70	119	92	355	17.8
240	305	120	159	8	140	M22*130	16	731	88	96	75	355	23.2
260	325	120	159	8	140	M22*130	18	822	107	103	82	355	24.8
280	355	120	159	8	140	M22*130	20	910	128	96	75	355	33
300	375	120	159	8	140	M22*130	22	1000	151	99	79	355	36
320	405	120	159	8	140	M22*130	18	1280	206	101	80	690	52
340	425	120	159	8	140	M22*130	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22*130	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22*130	20	1770	337	109	97	930	75
400	485	120	159	8	140	M22*130	20	1770	355	101	83	930	78
420	515	120	159	8	140	M22*130	22	1980	410	107	87	930	82

Πληροφορίες εταιρείας

Ανώτατη κατάταξη Z9 επέκταση μανίκι άξονα κλειδαριά συσκευή συναρμολόγησης Διαμέτρου 200 έως 420 mm 3

Ανώτατη κατάταξη Z9 επέκταση μανίκι άξονα κλειδαριά συσκευή συναρμολόγησης Διαμέτρου 200 έως 420 mm 4

Συχνές ερωτήσεις

Μπορούν τα μανίκια προσαρμογέα να αντέξουν σε σκληρές περιβαλλοντικές συνθήκες;

Τα σκληρά περιβάλλοντα, που χαρακτηρίζονται από υγρασία, σκόνη και ακραίες θερμοκρασίες, θέτουν σημαντικές προκλήσεις.

Αντοχή στη διάβρωση: Η έκθεση στην υγρασία μπορεί να οδηγήσει σε διάβρωση, επηρεάζοντας την απόδοση του μανικιού.

Λύση: Για εργασίες σε σκληρά περιβάλλοντα, επιλέξτε μανίκια προσαρμογέα κατασκευασμένα από υλικά ανθεκτικά στη διάβρωση ή εξετάστε προστατευτικές επιστρώσεις για την ενίσχυση της ανθεκτικότητας των μανικιών προσαρμογέα.

Πώς πρέπει να δομηθούν οι ρουτίνες συντήρησης για συστήματα που χρησιμοποιούν μανίκια προσαρμογέα;

Η αποτελεσματική συντήρηση είναι ζωτικής σημασίας για τη μεγιστοποίηση της διάρκειας ζωής και της απόδοσης.

Προγράμματα επιθεώρησης: Η καθιέρωση τακτικών προγραμμάτων επιθεώρησης βοηθά στην έγκαιρη ανίχνευση πιθανών προβλημάτων.

Ανάγκες λίπανσης: Η σωστή λίπανση εξασφαλίζει ομαλή λειτουργία και μειώνει τη φθορά.

Λύση: Για την αποτελεσματική συντήρηση συστημάτων με μανίκια προσαρμογέα:

Εφαρμόστε ένα ολοκληρωμένο πρόγραμμα συντήρησης, συμπεριλαμβανομένου του καθαρισμού, της επιθεώρησης και της επαναλίπανσης των εξαρτημάτων γύρω από το μανίκι προσαρμογέα.

Διατηρήστε λεπτομερή αρχεία όλων των δραστηριοτήτων συντήρησης για να παρακολουθείτε την κατάσταση και την απόδοση των μανικιών προσαρμογέα με την πάροδο του χρόνου.
