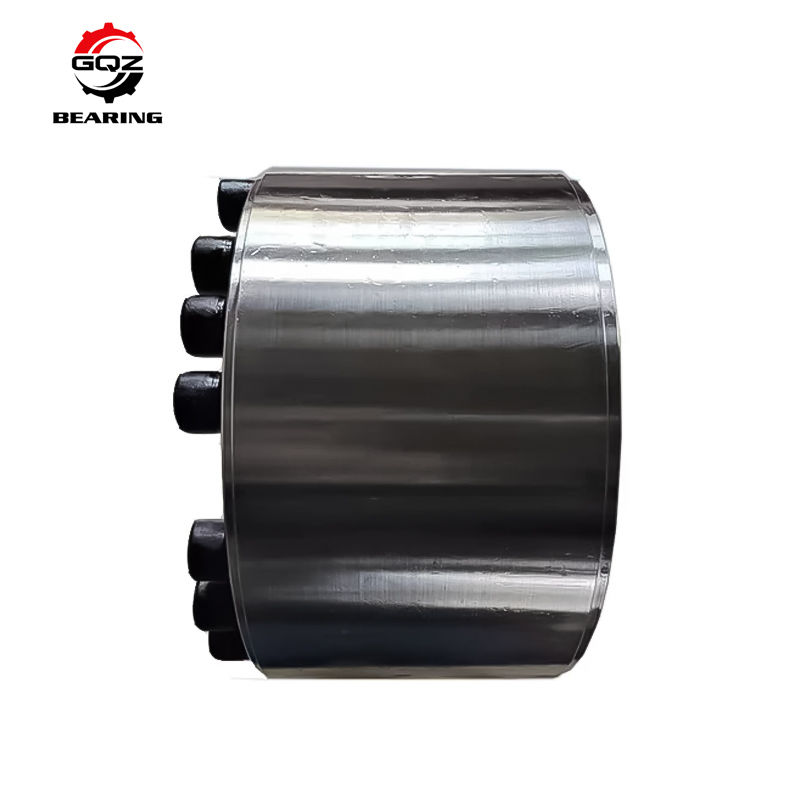

Name: KTR400 Άξονας Σύνδεσης Χωρίς Κλειδί, Επέκταση, Μανίκι Σύσφιξης Μεγάλης Ροπής, Μανίκι Διαστολής Z12A
Brand: Wuxi Guangqiang Bearing Trade Co.,Ltd
SKU: Σειρά Z12A
Price: 1,577.10 USD
Availability: InStock

MOQ:	5 κομμάτια
standard packaging:	Πλαστική σακούλα+κόξ+κατάλογος
Supply Capacity:	10000/μήνα

Details Information

Product Description

Detail Information

Τόπος καταγωγής

Κίνα

Μάρκα

GQZ or Other famous brand

Πιστοποίηση

ISO9001,ROHS

Αριθμό μοντέλου

Σειρά Z12A

Τύπος προϊόντος:

Κεφαλάκι ζεύξης επέκτασης

Εφαρμογή:

Αυτοκινητοβιομηχανία.τρακτέρ.οικοδομικά μηχανήματα.τροχείο

Δύναμη άξονα Ft (((kN):

1437.5-5860

Ροπή Mt(kN.m):

143.7-1760

Υλικό, συμπεριφορά:

Σιδηροφόρο

Επισημαίνω:

KTR400 Άξονας Σύνδεσης Χωρίς Κλειδί

Επέκταση

Μανίκι Σύσφιξης Μεγάλης Ροπής

Product Description

Επεκτατικό μανίκι ΚΤΡ400 Χωρίς κλειδί άξονα σύνδεσης επέκτασης Μεγάλη ροπή κλειδαριά μανίκι επέκτασης μανίκι Z12A

Το μανίκι ζεύξης διεύρυνσης είναι ένα προηγμένο βασικό στοιχείο που χρησιμοποιείται ευρέως στη διεθνή αγορά για μηχανική ζεύξη υπό βαρύ φορτίο.είναι μια συσκευή ζεύξης χωρίς κλειδί για την επίτευξη της μετάδοσης φορτίου με τη σύσφιξη της πίεσης και της τριβής που παράγεται μεταξύ των επιφανειών υποδοχής των στροφών υψηλής αντοχής.

Περιγραφή του προϊόντος

Εφαρμόσιμες βιομηχανίες

Αυτοκινητοβιομηχανία.τρακτέρ.οικοδομικά μηχανήματα.υλίσθηση

Χώρος καταγωγής

Κίνα

Τύπος

Επεκτατικό μανίκι

Αριθμός μοντέλου

Η σειρά Z12A

Ονομασία μάρκας

ΓQZ ή OEM

Τύπος σφραγίδων

Ανοιχτό

Υλικό

Χάλυβα χρωμίου

Έξω διάμετρος

200-600 χιλιοστά

Μέγεθος τρύπησης

260-695 χιλιοστά

Ειδικότητα

Μακροζωία

Πιστοποιητικό

ISO9001:2008

Δονήσεις

Z1V1 Z2V2 Z3V3

Ακριβότητα

P0,P5,P6

Υπηρεσία

Υπηρεσία OEM

Αποθέματα

Πλούσιος.

Πακέτο

Αρχική συσκευασία

Κύρια πλεονεκτήματα του μανδύα σύνδεσης επέκτασης
Εύκολη εγκατάσταση
Μικρή ακρίβεια μηχανικής επεξεργασίας που απαιτείται για τις τρύπες του άξονα, δεν απαιτείται εξοπλισμός θέρμανσης / πίεσης, χρειάζεται μόνο να σφίξουν οι βίδες διαγώνια σύμφωνα με τη ροπή.
Επιτρέπει την επανατοποθέτηση των κόμβων στον άξονα και υποστηρίζει συνδέσεις με κακοσυναρτισμένα υλικά.
Υψηλή αξιοπιστία
Χωρίς αποδυνάμωση της δομής, χωρίς σχετική φθορά κίνησης, μεγάλη διάρκεια ζωής.
Η αυτόματη βλάβη σε περίπτωση υπερφόρτωσης προστατεύει την ασφάλεια του εξοπλισμού.
Ευέλικτη προσαρμογή
μπορεί να αντέξει πολλαπλά φορτία, να υποστηρίζει τη χρήση πολλαπλών επεκτατικών μανδύων σε σειρά για την αύξηση του φορτίου.
Εύκολο να αποσυναρμολογηθεί (αρκεί να χαλαρώσουν οι βίδες), αντιτριβή της επιφάνειας επαφής για να εξασφαλιστεί η επαναλαμβανόμενη χρήση.

Μέγεθος						Εξαγωνικές βίδες κεφαλίδας με εξαγωνική πρίζα		Ονομαστική επιβάρυνση		Πίεση στην επιφάνεια της σύνδεσης μεταξύ του μανδύα διεύρυνσης και του άξονα	Πίεση στη διεπαφή του μανδύα-καμβού επέκτασης	Στροφή σφίξης ροπής	Βάρος
d	D	Α	Α₁	ε	Β	d₁	n	Δύναμη άξονα Ft (((kN)	Στροφή στροφής Mt (((kN.m)	φ ((N/mm²)	φ^{1 (((}Α/χμ²⁾	Μ_Α(N.m)	W.t ((kg)
200	260	120	142	8	125	M20*120	16	526	52.8	100	77	230	15
220	285	120	142	8	140	M22*130	14	640	70	119	92	355	17.8
240	305	120	159	8	140	M22*130	16	731	88	96	75	355	23.2
260	325	120	159	8	140	M22*130	18	822	107	103	82	355	24.8
280	355	120	159	8	140	M22*130	20	910	128	96	75	355	33
300	375	120	159	8	140	M22*130	22	1000	151	99	79	355	36
320	405	120	159	8	140	M22*130	18	1280	206	101	80	690	52
340	425	120	159	8	140	M22*130	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22*130	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22*130	20	1770	337	109	97	930	75
400	485	120	159	8	140	M22*130	20	1770	355	101	83	930	78
420	515	120	159	8	140	M22*130	22	1980	410	107	87	930	82

Πληροφορίες εταιρείας

KTR400 Άξονας Σύνδεσης Χωρίς Κλειδί, Επέκταση, Μανίκι Σύσφιξης Μεγάλης Ροπής, Μανίκι Διαστολής Z12A 2

KTR400 Άξονας Σύνδεσης Χωρίς Κλειδί, Επέκταση, Μανίκι Σύσφιξης Μεγάλης Ροπής, Μανίκι Διαστολής Z12A 3

Γενικές ερωτήσεις

Μπορούν τα μανίκια προσαρμοστή να αντέξουν τις σκληρές περιβαλλοντικές συνθήκες;

Τα σκληρά περιβάλλοντα, που χαρακτηρίζονται από υγρασία, σκόνη και ακραίες θερμοκρασίες, θέτουν σημαντικές προκλήσεις.

Αντίσταση στη διάβρωση: Η έκθεση σε υγρασία μπορεί να οδηγήσει σε διάβρωση, επηρεάζοντας τις επιδόσεις του μανδύα.

Λύση: Για εργασίες σε σκληρά περιβάλλοντα, επιλέξτε μανδύα προσαρμογέα κατασκευασμένα από ανθεκτικά στην διάβρωση υλικά ή εξετάστε προστατευτικές επικάλυψεις για να ενισχύσετε την αντοχή των μανδύων προσαρμογέα.

Πώς θα πρέπει να δομούνται οι διαδικασίες συντήρησης για συστήματα που χρησιμοποιούν μανδύα προσαρμοστή;

Η αποτελεσματική συντήρηση είναι ζωτικής σημασίας για τη μεγιστοποίηση της διάρκειας ζωής και της απόδοσης.

Χρονοδιαγράμματα επιθεώρησης: Η θέσπιση προγραμμάτων ρουτίνας επιθεώρησης βοηθά στην έγκαιρη διάγνωση πιθανών προβλημάτων.

Απαιτήσεις λίπανσης: Η κατάλληλη λίπανση εξασφαλίζει ομαλή λειτουργία και μειώνει την φθορά.

Λύση: Για την αποτελεσματική συντήρηση συστημάτων με μανδύα προσαρμογέα:

Εφαρμόστε ένα ολοκληρωμένο πρόγραμμα συντήρησης, συμπεριλαμβανομένου του καθαρισμού, της επιθεώρησης και της επανεξετάσεως των εξαρτημάτων γύρω από το μανίκι του προσαρμοστή.

Να τηρούνται λεπτομερή αρχεία όλων των δραστηριοτήτων συντήρησης για την παρακολούθηση της κατάστασης και της απόδοσης των ελαστικών προσαρμοστή με την πάροδο του χρόνου.
