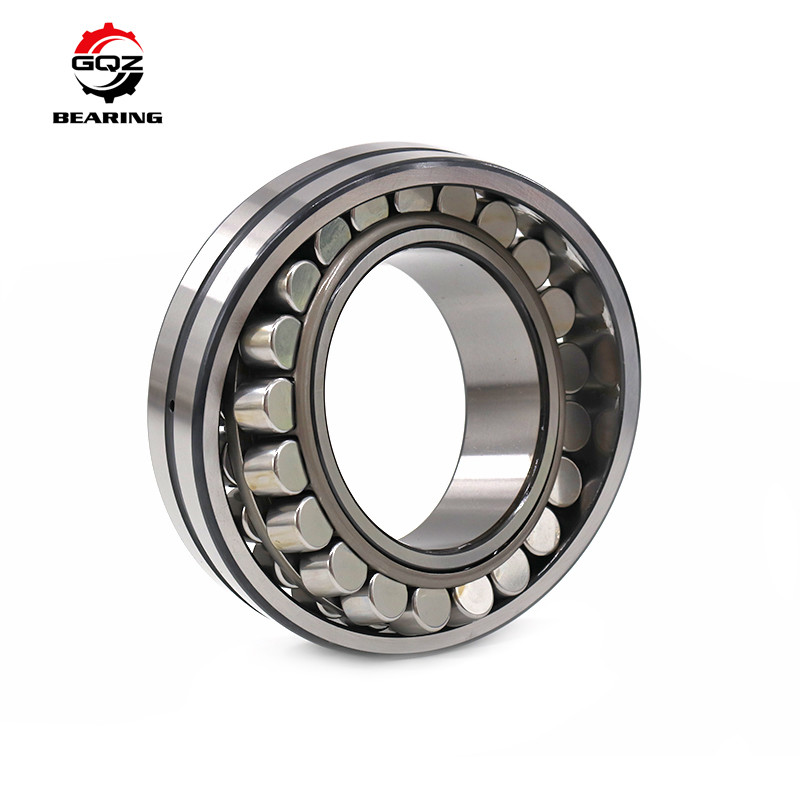

Σφαιρικό ρουλεμάν κυλίνδρων κλουβιών ορείχαλκου, ρουλεμάν κυλίνδρων υψηλής ακρίβειας 24020CAKW33C4
Προδιαγραφές:
Ρουλεμάν | σφαιρικό ρουλεμάν κυλίνδρων |
Πρότυπο | 24020CAKW33C4 |
δ | 100mm |
Δ | 150mm |
Β | 50mm |
Βασική δυναμική εκτίμηση φορτίων | 296 KN |
Βασική στατική εκτίμηση φορτίων | 415 KN |
Όριο φορτίων κούρασης | 45.5KN |
Μάζα | 3.1KG |
Περιγραφή:
1. Υψηλή ακρίβεια
2. Χαμηλού θορύβου
3. Λιγότερη δόνηση
4. Προσαρμόζεται
5. Μακριά ζωή υπηρεσιών
Δομή:
Σφαιρικά σχέδια ρουλεμάν κυλίνδρων
Ασβέστιο-Το εναλλακτικό σχέδιο της δεύτερης γενεάς, αυτά τα ρουλεμάν χαρακτηρίζει ένα ακρίβεια-επεξεργασμένο στη μηχανή κλουβί ορείχαλκου και έναν ενισχυμένο συμμετρικό κύλινδρο και είναι ισοδύναμο με το σχέδιο των CC στις εκτιμήσεις φορτίων. Χρησιμοποιούνται για να ανταλλάξουν με το σχέδιο Γ, ιδιαίτερα για το μεγάλο μέγεθος.
ΜΒ-Χαρακτηρίστε ένα δύο ακρίβεια-επεξεργασμένο στη μηχανή κομμάτι κλουβί ορείχαλκου. Αυτά τα ρουλεμάν ενσωματώνουν τους ενισχυμένους συμμετρικούς κυλίνδρους, και είναι ισοδύναμα με το σχέδιο των CC στη χωρητικότητα φορτίων.
CC-Χαρακτηρίζει ένα σφραγισμένο κλουβί χάλυβα και έναν ενισχυμένο συμμετρικό κύλινδρο. Σαν σχέδιο δεύτερης γενεάς, αυτοί φέροντα σχέδια βελτιστοποιούνται για να προσφέρουν τις αρκετά υψηλότερες εκτιμήσεις φορτίων από τα συμβατικά σχέδια για μια ευρεία σειρά των εφαρμογών και της μακριάς ζωής υπηρεσιών.
Σφαιρικά ρουλεμάν κυλίνδρων-CA/MB/CC
Προσδιορισμός |
Κύρια διάσταση |
(kN) Βασικές εκτιμήσεις φορτίων |
(r/min) Εκτιμήσεις ταχύτητας |
Μάζα |
|||||
δ | Δ | Β | ρ λ. |
Δυναμικός |
Στατικός |
Λίπος |
Πετρέλαιο |
κλ | |
23032 | 160 | 240 | 60 | 2.1 | 376 | 730 | 1500 | 1900 | 13.5 |
24032CA | 160 | 240 | 80 | 2.1 | 636 | 1164 | 1100 | 1500 | 12.9 |
24132CA | 160 | 270 | 109 | 2.1 | 1010 | 1700 | 700 | 900 | 25.4 |
22232K | 160 | 290 | 80 | 3 | 805 | 660 | 1500 | 1900 | 23.5 |
22232/W33 | 160 | 290 | 80 | 3 | 658 | 1074 | 1350 | 1700 | 22.1 |
22332 | 160 | 340 | 114 | 4 | 1170 | 1730 | 800 | 1000 | 50.3 |
23034 | 170 | 260 | 67 | 2.1 | 450 | 900 | 1400 | 1800 | 14.7 |
23034K/W33 | 170 | 260 | 67 | 2.1 | 450 | 900 | 1400 | 1800 | 14.6 |
23034CA | 170 | 260 | 67 | 2.1 | 615 | 580 | 1600 | 2000 | 14.2 |
24034CA/W33 | 170 | 260 | 90 | 2.1 | 810 | 820 | 1000 | 1400 | 17.8 |
23134 | 170 | 280 | 88 | 2.1 | 875 | 805 | 1200 | 1600 | 23 |
23134K/W33 | 170 | 280 | 109 | 2.1 | 1050 | 1020 | 670 | 850 | 24.8 |
22234 | 170 | 310 | 86 | 4 | 730 | 1230 | 1100 | 1500 | 27.6 |
23234CA | 170 | 310 | 110 | 4 | 1160 | 1835 | 950 | 1300 | 37.1 |
22234CA | 170 | 310 | 86 | 4 | 970 | 820 | 1300 | 1700 | 26.8 |
22334K | 170 | 360 | 120 | 4 | 1200 | 2010 | 850 | 1200 | 59.8 |
23036 | 180 | 280 | 74 | 2.1 | 550 | 1100 | 1300 | 1600 | 19.5 |
23036K/W33 | 180 | 280 | 74 | 2.1 | 550 | 1100 | 1300 | 1600 | 19.3 |
24036 | 180 | 280 | 100 | 2.1 | 930 | 1510 | 850 | 1200 | 22.5 |
23136 | 180 | 300 | 96 | 3 | 700 | 1340 | 990 | 1400 | 27.1 |
23136N | 180 | 300 | 96 | 3 | 700 | 1340 | 990 | 1400 | 26.4 |
24136CA/W33 | 180 | 300 | 118 | 3 | 1170 | 1130 | 630 | 800 | 33 |
22236 | 180 | 320 | 86 | 4 | 750 | 1300 | 1200 | 1500 | 28.6 |
23236CA | 180 | 320 | 112 | 4 | 1250 | 2060 | 900 | 1200 | 39.6 |
22236CA/W33 | 180 | 320 | 86 | 4 | 1030 | 880 | 1300 | 1700 | 29.4 |
22336 | 180 | 380 | 126 | 4 | 1430 | 2210 | 800 | 1100 | 80.7 |
2638 | 190 | 280 | 67 | 2.5 | 542 | 978 | 1200 | 1500 | 13.7 |
23038K | 190 | 290 | 75 | 2.1 | 626 | 1100 | 1200 | 1500 | 20.5 |
23038CA | 190 | 290 | 75 | 2.1 | 765 | 735 | 1300 | 1700 | 16.9 |
24038CA | 190 | 290 | 100 | 2.1 | 980 | 1000 | 950 | 1300 | 22.8 |
22238CAK | 190 | 340 | 92 | 4 | 1070 | 1650 | 1200 | 1600 | 36 |
23238CA | 190 | 340 | 120 | 4 | 1410 | 2300 | 850 | 1100 | 51 |
22338 | 190 | 400 | 132 | 5 | 1400 | 2440 | 760 | 1000 | 80.6 |
23040 | 200 | 310 | 82 | 2.1 | 655 | 1170 | 1100 | 1400 | 26.2 |
24040CA | 200 | 310 | 109 | 2.1 | 1130 | 1170 | 900 | 1200 | 31.3 |
23140 | 200 | 340 | 112 | 3 | 930 | 1830 | 850 | 1200 | 50.9 |
24040CA | 200 | 340 | 112 | 3 | 1350 | 1260 | 950 | 1300 | 43.6 |
24140CK30 | 200 | 340 | 140 | 3 | 1530 | 2700 | 560 | 700 | 52 |
22240 | 200 | 360 | 98 | 4 | 940 | 1630 | 1000 | 1400 | 44.7 |
22240CA/W33 | 200 | 360 | 98 | 4 | 1270 | 1110 | 1100 | 1500 | 44.5 |
22340K | 200 | 420 | 138 | 5 | 1880 | 1620 | 850 | 1100 | 96 |
22340 | 200 | 420 | 138 | 5 | 1880 | 1620 | 850 | 1100 | 96 |
2644 | 220 | 320 | 76 | 3 | 758 | 1280 | 1000 | 1300 | 21.6 |
23044 | 220 | 340 | 90 | 3 | 960 | 990 | 1100 | 1500 | 28.8 |
23044CA | 220 | 340 | 118 | 3 | 1070 | 1040 | 1100 | 1500 | 32 |
24044CA | 220 | 340 | 118 | 3 | 1320 | 1370 | 850 | 1100 | 39 |
23144 | 220 | 370 | 120 | 4 | 1330 | 1330 | 900 | 1200 | 54.8 |
23144CA | 220 | 370 | 120 | 4 | 1570 | 1520 | 900 | 1200 | 54.7 |
23144K | 220 | 370 | 120 | 4 | 1330 | 1330 | 900 | 1200 | 54.8 |
22244 | 220 | 400 | 108 | 4 | 1200 | 2100 | 850 | 1200 | 57.6 |
23244 | 220 | 400 | 144 | 4 | 1800 | 2820 | 670 | 850 | 94.6 |
22344/W33 | 220 | 460 | 145 | 5 | 1700 | 3090 | 670 | 850 | 129 |
23948CA | 240 | 320 | 60 | 2.1 | 635 | 710 | 1300 | 1700 | 14.9 |
23048 | 240 | 360 | 92 | 3 | 820 | 1800 | 900 | 1200 | 37.6 |
23048K/W33 | 240 | 360 | 92 | 3 | 820 | 1800 | 900 | 1200 | 37.4 |
23148 | 240 | 400 | 128 | 4 | 1200 | 2560 | 760 | 990 | 77.2 |
24148/W33 | 240 | 400 | 160 | 4 | 1200 | 3300 | 430 | 540 | 81.6 |
24148CAK30/W33 | 240 | 400 | 160 | 4 | 2020 | 2040 | 480 | 600 | 77.8 |
22248 | 240 | 440 | 120 | 4 | 1490 | 2370 | 800 | 1000 | 85 |
23248 | 240 | 440 | 160 | 4 | 2200 | 3460 | 600 | 760 | 128 |
22348K | 240 | 500 | 155 | 5 | 1780 | 3140 | 600 | 760 | 154 |
22348K/W33 | 240 | 500 | 155 | 5 | 1780 | 3140 | 600 | 760 | 153 |
2650 | 250 | 365 | 87 | 3 | 950 | 1650 | 880 | 1100 | 32.2 |
23052K | 260 | 400 | 104 | 4 | 1000 | 2180 | 810 | 1080 | 51.5 |
24052CA | 260 | 400 | 1400 | 4 | 1780 | 1910 | 700 | 900 | 66.7 |
24052CAK/W33 | 260 | 400 | 140 | 4 | 1780 | 1910 | 700 | 900 | 65.2 |
23152 | 260 | 440 | 144 | 4 | 1950 | 2010 | 800 | 1000 | 92.8 |
23252CA/W33 | 260 | 480 | 174 | 5 | 2780 | 2660 | 630 | 800 | 147 |
22352 | 260 | 540 | 165 | 6 | 2840 | 2550 | 630 | 800 | 191.3 |
23056K | 280 | 420 | 106 | 4 | 1100 | 2380 | 760 | 950 | 62 |
24056CA | 280 | 420 | 140 | 4 | 2140 | 2410 | 670 | 850 | 69.2 |
23156CA | 280 | 460 | 146 | 5 | 2300 | 2310 | 750 | 950 | 105 |
23156 | 280 | 460 | 146 | 5 | 1790 | 3300 | 670 | 850 | 95.5 |
22236CA/W33 | 280 | 500 | 130 | 5 | 2020 | 1800 | 750 | 950 | 118 |
23256 | 280 | 500 | 176 | 5 | 2470 | 4550 | 540 | 670 | 153 |
23256CA | 280 | 500 | 176 | 5 | 2970 | 2910 | 600 | 750 | 147 |
22356 | 280 | 580 | 175 | 6 | 2680 | 4490 | 540 | 670 | 238 |
22356K/W33 | 280 | 580 | 175 | 6 | 2680 | 4490 | 540 | 670 | 238 |
23960CA/W33 | 300 | 420 | 90 | 3 | 1190 | 1320 | 950 | 1300 | 40.5 |
23060 | 300 | 460 | 118 | 4 | 1430 | 2740 | 720 | 900 | 75.2 |
24060CA/W33 | 300 | 460 | 160 | 4 | 2280 | 4600 | 540 | 670 | 101 |
23060CA/W33 | 300 | 460 | 118 | 4 | 1830 | 1880 | 800 | 1000 | 71.5 |
23160 | 300 | 500 | 160 | 5 | 2180 | 4030 | 600 | 760 | 134 |
24160CA/W33 | 300 | 500 | 200 | 5 | 3180 | 6100 | 324 | 400 | 159 |
22260CA | 300 | 540 | 140 | 5 | 2620 | 2380 | 750 | 950 | 136 |
23260CA/W33 | 300 | 540 | 192 | 5 | 3300 | 3250 | 530 | 670 | 190 |
22260 | 300 | 540 | 140 | 5 | 2070 | 3250 | 670 | 850 | 143 |
23964K | 320 | 440 | 90 | 3 | 1200 | 2210 | 600 | 750 | 45.1 |
23064K | 320 | 480 | 121 | 4 | 1400 | 2920 | 720 | 900 | 81.5 |
24064CA | 320 | 480 | 160 | 4 | 2380 | 2620 | 700 | 900 | 106 |
23164CAK | 320 | 540 | 176 | 5 | 3150 | 3200 | 630 | 800 | 195 |
23264CA | 320 | 580 | 208 | 5 | 3900 | 3900 | 500 | 630 | 251 |
23264CAK/W33 | 320 | 580 | 208 | 5 | 3900 | 3900 | 500 | 630 | 251 |
23968 | 340 | 460 | 90 | 3 | 1260 | 2360 | 810 | 1050 | 50.5 |
23068K | 340 | 520 | 133 | 5 | 1620 | 3400 | 630 | 810 | 109 |
23068/W33 | 340 | 520 | 133 | 5 | 1620 | 3400 | 630 | 810 | 109 |
23068CA | 340 | 520 | 133 | 5 | 2280 | 2390 | 700 | 900 | 114 |
23068CAK | 340 | 520 | 133 | 5 | 2280 | 2390 | 700 | 900 | 111 |
24068CAK30 | 340 | 520 | 180 | 5 | 2870 | 3200 | 530 | 670 | 135 |
24068/W33 | 340 | 520 | 180 | 5 | 2436 | 5060 | 470 | 600 | 160 |
23972 | 360 | 480 | 90 | 3 | 1330 | 2510 | 760 | 990 | 49.1 |
23972CA | 360 | 480 | 90 | 3 | 1700 | 1730 | 850 | 1100 | 46.6 |
23072 | 360 | 540 | 134 | 5 | 1750 | 3730 | 600 | 760 | 114 |
23072CA | 360 | 540 | 134 | 5 | 2390 | 2530 | 670 | 850 | 126 |
24072CA/W33 | 360 | 540 | 180 | 5 | 3010 | 6350 | 500 | 630 | 148 |
23172K | 360 | 600 | 192 | 5 | 2400 | 5350 | 500 | 630 | 222 |
24172 | 360 | 600 | 243 | 5 | 4300 | 7330 | 270 | 340 | 333 |
22372 | 360 | 750 | 224 | 7.5 | 4180 | 7500 | 280 | 360 | 494 |
22372CA | 360 | 750 | 224 | 7.5 | 5400 | 4900 | 400 | 500 | 466 |
23976 | 380 | 520 | 106 | 4 | 1410 | 2670 | 720 | 900 | 73.5 |
23976CA/W33 | 380 | 520 | 106 | 4 | 1750 | 2100 | 800 | 1000 | 69.5 |
23076K | 380 | 560 | 135 | 5 | 1750 | 3780 | 560 | 720 | 122 |
23076CA | 380 | 560 | 135 | 5 | 2440 | 2690 | 630 | 800 | 130 |
24176CAK30/W33 | 380 | 560 | 180 | 5 | 3050 | 3550 | 190 | 260 | 153 |
23176 | 380 | 620 | 194 | 5 | 2680 | 5680 | 360 | 450 | 244 |
23176CA/W33 | 380 | 620 | 194 | 5 | 3900 | 4100 | 400 | 500 | 248 |
23176CAK/W33 | 380 | 620 | 194 | 5 | 3900 | 4100 | 400 | 500 | 241 |
23980CA/W33 | 400 | 540 | 106 | 4 | 1790 | 2160 | 750 | 950 | 72.4 |
2680 | 400 | 590 | 142 | 6 | 2290 | 4420 | 340 | 530 | 145 |
23080 | 400 | 600 | 148 | 5 | 2100 | 4570 | 540 | 670 | 165 |
23080CA | 400 | 600 | 148 | 5 | 2820 | 3000 | 600 | 750 | 158 |
24080CA/W33 | 400 | 600 | 200 | 5 | 2840 | 3050 | 450 | 560 | 202 |
23180 | 400 | 650 | 200 | 6 | 3060 | 6670 | 340 | 430 | 239 |
23180CA | 400 | 650 | 200 | 6 | 4100 | 4300 | 380 | 480 | 272 |
23280 | 400 | 720 | 256 | 6 | 5750 | 8420 | 310 | 390 | 530 |
22380 | 400 | 820 | 243 | 7.5 | 4650 | 8960 | 240 | 320 | 650 |
23084 | 420 | 620 | 150 | 5 | 2320 | 4570 | 400 | 500 | 159 |
23084CA | 420 | 620 | 150 | 5 | 2970 | 3300 | 450 | 560 | 149 |
23184/W33 | 420 | 700 | 224 | 6 | 4170 | 8100 | 320 | 400 | 402 |
23284CA | 420 | 760 | 272 | 7.5 | 6140 | 11250 | 320 | 400 | 659 |
23088 | 440 | 650 | 157 | 6 | 2450 | 5120 | 390 | 480 | 192 |
23188 | 440 | 720 | 226 | 6 | 4910 | 8710 | 310 | 390 | 420 |
23188/W33 | 440 | 720 | 226 | 6 | 4910 | 8710 | 310 | 390 | 419 |
23092 | 460 | 680 | 163 | 6 | 2520 | 5880 | 360 | 450 | 223 |
23092CA | 460 | 680 | 163 | 6 | 3550 | 3850 | 400 | 500 | 226 |
23192CA | 460 | 760 | 240 | 7.5 | 5750 | 6200 | 320 | 400 | 457 |
23192CAK/W33 | 460 | 760 | 240 | 7.5 | 5750 | 6200 | 320 | 400 | 452 |
23996 | 480 | 650 | 128 | 5 | 2240 | 4730 | 360 | 450 | 162 |
23096 | 480 | 700 | 165 | 6 | 2500 | 5730 | 340 | 430 | 231 |
23196CAK/W33 | 480 | 790 | 248 | 7.5 | 6150 | 6700 | 300 | 380 | 485 |
23296 | 480 | 870 | 310 | 7.5 | 6900 | 11500 | 230 | 310 | 837 |
239/500 | 500 | 670 | 128 | 5 | 2100 | 5020 | 360 | 450 | 135 |
239/500CA | 500 | 670 | 128 | 5 | 2570 | 3200 | 400 | 500 | 120 |
230/500 | 500 | 720 | 167 | 6 | 3050 | 6400 | 340 | 430 | 238 |
230/500/W33 | 500 | 720 | 167 | 6 | 3050 | 6400 | 340 | 430 | 238 |
