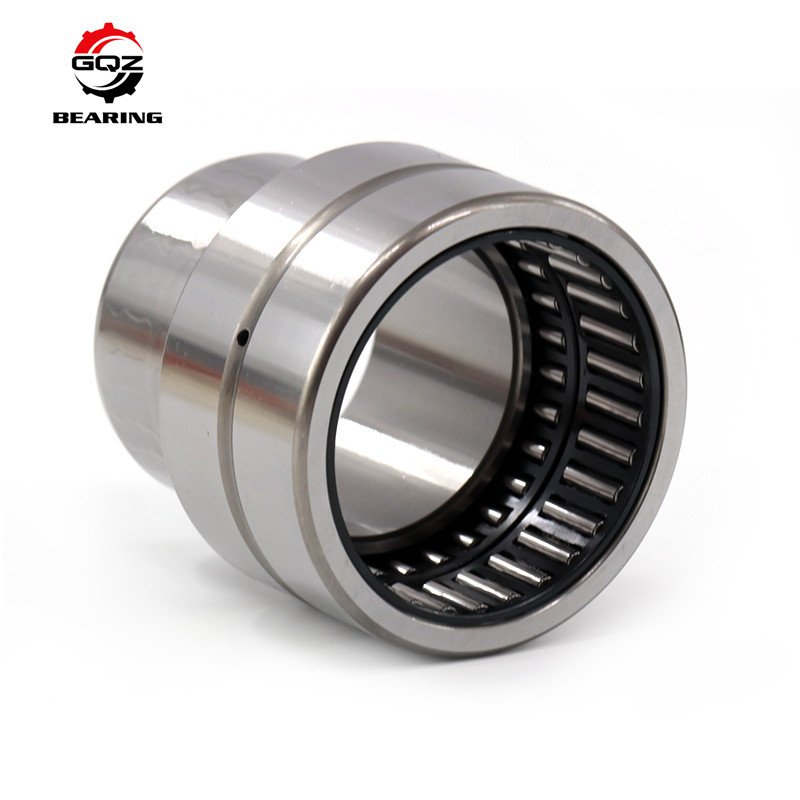

Τα ρουλεμάν κυλίνδρων βελόνων είναι περιστροφικά ρουλεμάν κινήσεων στα οποία ένας λεπτός needle-shaped κύλινδρος ενσωματώνεται σε ένα κυλώντας στοιχείο. Έχουν ένα χαμηλό ύψος διατομής και μια υψηλή χωρητικότητα φορτίων έναντι των ρουλεμάν. Όντας μικρά, τα ρουλεμάν κυλίνδρων βελόνων συμβάλλουν στη μείωση του γενικού μεγέθους μηχανών, και έτσι ευρέως χρησιμοποιούνται στις διάφορες εφαρμογές όπως τα αυτοκίνητα, οι μοτοσικλέτες, οι τυπώνοντας Τύποι, τα βιομηχανικοί ρομπότ και ο εξοπλισμός κατασκευής.
Αριθ. | Αριθ. | ΜΕΓΕΘΟΣ (ΚΚ) | ΒΑΣΙΚΗ ΕΚΤΙΜΗΣΗ ΦΟΡΤΙΩΝ (KN) | ΠΕΡΙΟΡΙΣΜΟΣ ΤΗΣ ΤΑΧΥΤΗΤΑΣ | |||||
με εσωτερικό | χωρίς εσωτερικό | δ | Fw | Δ | Γ | rs/min | Γ | C0 | r/min |
NA495 | RNA495 | 5 | 7 | 13 | 10 | 0.15 | 2.24 | 2.02 | 27200 |
NA496 | RNA496 | 6 | 8 | 15 | 10 | 0.15 | 3.14 | 2.62 | 25600 |
NA497 | RNA497 | 7 | 9 | 17 | 10 | 0.15 | 2.44 | 2.77 | 24000 |
NA498 | RNA498 | 8 | 10 | 19 | 11 | 0.2 | 4.71 | 3.82 | 22400 |
NA499 | RNA499 | 9 | 12 | 20 | 11 | 0.3 | 5.02 | 4.79 | 20800 |
NA4900 | RNA4900 | 10 | 14 | 22 | 13 | 0.3 | 8.5 | 9.2 | 25000 |
NA4901 | RNA4901 | 12 | 16 | 24 | 13 | 0.3 | 9.4 | 10.9 | 24000 |
NA4902 | RNA4902 | 15 | 20 | 28 | 13 | 0.3 | 10.6 | 13.6 | 22000 |
NA4903 | RNA4903 | 17 | 22 | 30 | 13 | 0.3 | 11 | 14.6 | 21000 |
NA4904 | RNA4904 | 20 | 25 | 37 | 17 | 0.3 | 21 | 25.5 | 17000 |
NA49/22 | RNA49/22 | 22 | 28 | 39 | 17 | 0.3 | 22.8 | 29.5 | 16000 |
NA4905 | RNA4905 | 25 | 30 | 42 | 17 | 0.3 | 23.6 | 31.5 | 15000 |
NA49/28 | RNA49/28 | 28 | 32 | 45 | 17 | 0.3 | 24.4 | 33.5 | 13000 |
NA4906 | RNA4906 | 30 | 35 | 47 | 17 | 0.3 | 25 | 35.5 | 13000 |
NA49/32 | RNA49/32 | 32 | 40 | 52 | 20 | 0.6 | 30.5 | 47.5 | 12000 |
NA4907 | RNA4907 | 35 | 42 | 55 | 20 | 0.6 | 31.5 | 50 | 11000 |
NA4908 | RNA4908 | 40 | 48 | 62 | 22 | 0.6 | 43 | 67 | 9500 |
NA4909 | RNA4909 | 45 | 52 | 68 | 22 | 0.6 | 45 | 73 | 8500 |
NA4910 | RNA4910 | 50 | 58 | 72 | 22 | 0.6 | 47 | 80 | 8000 |
NA4911 | RNA4911 | 55 | 63 | 80 | 25 | 1 | 58 | 100 | 7500 |
NA4912 | RNA4912 | 60 | 68 | 85 | 25 | 1 | 60 | 108 | 7000 |
NA4913 | RNA4913 | 65 | 72 | 90 | 25 | 1 | 61 | 112 | 6500 |
NA4914 | RNA4914 | 70 | 80 | 100 | 30 | 1 | 84 | 156 | 6000 |
NA4915 | RNA4915 | 75 | 85 | 105 | 30 | 1 | 86 | 162 | 5500 |
NA4916 | RNA4916 | 80 | 90 | 110 | 30 | 1 | 89 | 174 | 5000 |
NA4917 | RNA4917 | 85 | 100 | 120 | 35 | 1.1 | 111 | 237 | 4800 |
NA4918 | RNA4918 | 90 | 105 | 125 | 35 | 1.1 | 114 | 250 | 4300 |
NA4919 | RNA4919 | 95 | 110 | 130 | 35 | 1.1 | 116 | 260 | 4400 |
NA4920 | RNA4920 | 100 | 115 | 140 | 40 | 1.1 | 128 | 270 | 4100 |
NA4922 | RNA4922 | 110 | 125 | 150 | 40 | 1.1 | 132 | 290 | 3800 |
NA4924 | RNA4924 | 120 | 135 | 165 | 45 | 1.1 | 181 | 390 | 3400 |
NA4926 | RNA4926 | 130 | 150 | 180 | 50 | 1.5 | 203 | 470 | 3200 |
NA4928 | RNA4928 | 140 | 160 | 190 | 50 | 1.5 | 209 | 500 | 3000 |
