BK1516 BK1516-RS BK152116 Λεκάνιο κυλίνδρων βελόνας με κλουβί PA66 15x21x16mm

1. Επισκόπηση προϊόντος

Τα BK1516, BK1516-RS και BK152116 είναι μετρικά ρουλεμάν κυλίνδρων με βελόνα κλειστού άκρου μονής σειράς χωρίς εσωτερικό δακτύλιο, ενιαίο μέγεθος πυρήνα Fw=15mm εσωτερική διάμετρος κυλίνδρου, εξωτερική διάμετρος D=21mm, συνολικό πλάτος C=16mm, διαφοροποιημένο από τη δομή στεγανοποίησης και τον κύλινδρο. Η σειρά BK υιοθετεί ενσωματωμένο μονοκόμματο σταμπωτό εξωτερικό κύπελλο από χάλυβα με ενσωματωμένο κλειστό πώμα πυθμένα, το οποίο πραγματοποιεί αυτόματο αξονικό περιορισμό μέσα στα περιβλήματα τυφλών οπών, εξαλείφοντας τους επιπλέον δακτυλίους κουμπώματος, τους ώμους άξονα και τα ακραία καλύμματα για απλοποίηση της διαδικασίας συναρμολόγησης.

• BK1516: Τυπικός ανοιχτός τύπος πλάτους 16 mm χωρίς ελαστικό σφράγισμα, εξαιρετική απαγωγή θερμότητας για καθαρά, στεγνά περιβάλλοντα εργαστηρίου εσωτερικού χώρου.

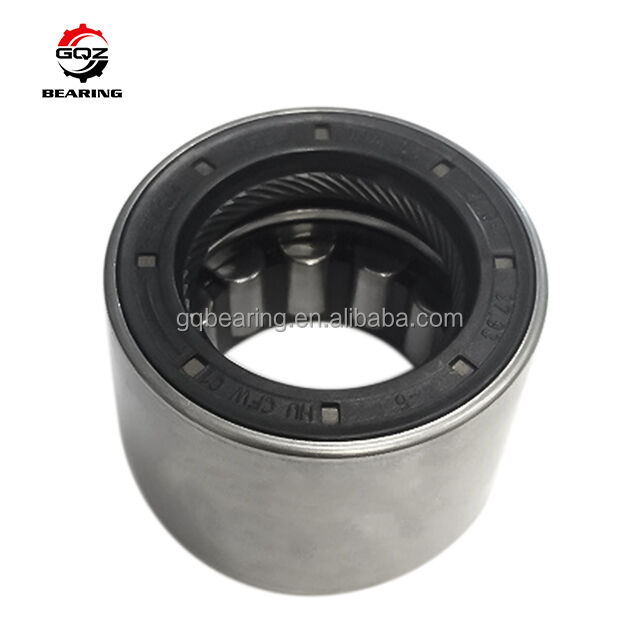

• BK1516-RS: Λάστιχο επαφής NBR RS πλάτους 16 mm στην ανοιχτή πλευρά, μπλοκάρει τη λεπτή σκόνη, το υγρό κοπής και την ελαφριά υγρασία για ελαφρώς μολυσμένες σκηνές παραγωγής.
• BK152116: Πλήρης πυκνή διάταξη βελόνας 16 mm χωρίς ανοιχτό διάκενο, μεγαλύτερη επιφάνεια επαφής για αναβάθμιση δυναμικής και στατικής ικανότητας ακτινικού φορτίου για συνθήκες εργασίας με βαρύ φορτίο κρουσμάτων.

Εξοπλισμένο με σφραγισμένο λεπτό χαλύβδινο κλουβί για ομοιόμορφο διαχωρισμό των πυκνών κυλίνδρων βελόνας, επιτυγχάνοντας εξαιρετικά υψηλή ακτινική φέρουσα ικανότητα κάτω από εξαιρετικά στενή ακτινική διατομή. Η αντίστοιχη επιφάνεια του άξονα εγκατάστασης πρέπει να σβήσει και να υπερφινιριστεί με καθρέφτη για να χρησιμεύσει ως ο εσωτερικός διάδρομος. Αυτή η σειρά φέρει μόνο καθαρό ακτινωτό φορτίο, που εφαρμόζεται ευρέως σε μικροσκοπικά κιβώτια ταχυτήτων, ηλεκτρικά εργαλεία χειρός, κυλίνδρους τάνυσης υφασμάτων, εξαρτήματα ολίσθησης με τυφλή τρύπα αυτοματισμού, μικρές υδραυλικές βαλβίδες και συγκροτήματα τοποθέτησης άκρου άξονα ελαφρών γεωργικών μηχανημάτων με αυστηρούς ακτινωτούς περιορισμούς χώρου.

Λάβετε μια προσφορά εντός 24 ωρών για το έργο σας

2. Τεχνικές Προδιαγραφές

Ενοποιημένες βασικές τυπικές παράμετροι

Fw (Εσωτερική διάμετρος συγκροτήματος βελόνας): 15 mm
Εξωτερική Διάμετρος D: 21 mm
Συνολικό Πλάτος C: 16 mm
Δομή: Μονής σειράς ρουλεμάν βελόνας κλειστού άκρου, χωρίς εσωτερικό δακτύλιο, σφραγισμένο ατσάλι συγκράτησης κυλίνδρων
Υλικό: Συρμένο κύπελλο και κύλινδροι βελόνας GCr15 υψηλής περιεκτικότητας σε άνθρακα με ρουλεμάν χρωμίου
Τυπικό ακτινωτό διάκενο: κανονικό διάκενο CN
Ταχύτητα περιστροφής περιορισμού γράσου αναφοράς: 14500 r/min
Περιοριστική ταχύτητα περιστροφής λίπανσης λαδιού: 18200 r/min
Απαιτούμενη αντίστοιχη σκληρότητα άξονα: HRC60–64 με υπερφινίρισμα καθρέφτη
Ελάχιστη λοξότμηση r: 0,6 mm

BK1516

Σφράγιση: Ενιαίο κλειστό καπάκι πυθμένα, ανοιχτό απέναντι άκρο χωρίς σφράγιση
Δυναμικό φορτίο Cr: 11200 N
Στατικό Φορτίο Cor: 14600 N
Όριο φορτίου κόπωσης Pu: 1980 N
Καθαρό Βάρος: 0,0132 kg

BK1516-RS

Στεγανοποίηση: Κλειστό κάτω καπάκι + μονή ελαστική τσιμούχα επαφής RS στην ανοιχτή πλευρά
Δυναμικό φορτίο Cr: 10850 N
Στατικό Φορτίο Cor: 14150 N
Όριο φορτίου κόπωσης Pu: 1920 N
Καθαρό Βάρος: 0,0137 kg

BK152116

Σφράγιση: Πλήρως κλειστή δομή κλειστού κυπέλλου με παχύ ρολό χωρίς ανοιχτή θύρα
Δυναμικό φορτίο Cr: 12900 N
Στατικό Φορτίο Cor: 16700 N
Όριο φορτίου κόπωσης Pu: 2240 N
Καθαρό Βάρος: 0,0143 kg
Ολόκληρα σχέδια διαστάσεων και πλήρη τεχνικά δεδομένα φορτίου τριών μοντέλων είναι διαθέσιμα κατόπιν αιτήματος του πελάτη.

3. Βασικά πλεονεκτήματα

1. Ενσωματωμένος αυτοτοποθετούμενος σχεδιασμός κλειστού άκρου, πιέζεται απευθείας στο περίβλημα τυφλής οπής χωρίς επιπλέον αξονικά εξαρτήματα στερέωσης, μειώνοντας σημαντικά τον αριθμό των εξαρτημάτων και το κόστος εργασίας συναρμολόγησης
2. Η εξαιρετικά λεπτή ακτινική διατομή ελαχιστοποιεί τον ακτινωτό καταλαμβανόμενο χώρο του εξοπλισμού, ταιριάζοντας απόλυτα με τις απαιτήσεις δομικού σχεδιασμού μικροσκοπικής συμπαγούς μετάδοσης
3. Τρεις προαιρετικές δομικές παραλλαγές (ανοιχτό / μονό RS σφραγισμένο / πυκνό βαρύ φορτίο) καλύπτουν όλες τις συνήθεις συνθήκες εργασίας: καθαρό στεγνό, υγρή σκόνη και βαριά εναλλασσόμενα φορτία κρουσμάτων
4. Η πυκνή διάταξη κυλίνδρων βελόνας παρέχει εξαιρετική ακτινική ακαμψία και χωρητικότητα φορτίου, σταθερή συνεχή λειτουργία μέσης ταχύτητας κάτω από συχνά κρουστικά φορτία start-stop
5. Ο ελαφρύς κλωβός από χάλυβα εξασφαλίζει ομοιόμορφη καθοδήγηση κυλίνδρων, χαμηλή απώλεια τριβής και αποτελεσματική απαγωγή θερμότητας για μακροχρόνια λειτουργία εξοπλισμού χωρίς διακοπή
6. Οι προσαρμόσιμες επιλογές περιλαμβάνουν σύνθετες σφραγίδες διπλής όψης 2RS, διευρυμένο ακτινωτό διάκενο C3, αντισκωριακό τραβηγμένο κύπελλο από ανοξείδωτο χάλυβα, σήμανση λέιζερ OEM και πλήρωση με γράσο ανθεκτικό στη φθορά σε υψηλή θερμοκρασία

Απλοποιήστε αποτελεσματικά τις διαδικασίες κατεργασίας του περιβλήματος τυφλών οπών και παρατείνετε τη διάρκεια ζωής των συγκροτημάτων συμπαγούς μετάδοσης με άκρο άξονα

4. Εφαρμογές

Αυτό το σετ ρουλεμάν κυλίνδρων κλειστού άκρου πολλαπλών προδιαγραφών BK1516 / BK1516-RS / BK152116 ταιριάζει ευρέως για τον ακόλουθο συμπαγή ελαφρύ και μεσαίο βιομηχανικό εξοπλισμό:

• Μικροσκοπικά κιβώτια ταχυτήτων μείωσης, συγκροτήματα στήριξης άκρου άξονα με τυφλή οπή κιβωτίου κιβωτίου ταχυτήτων
• Φορητά ηλεκτρικά εργαλεία, μίνι μηχανήματα κήπου και ελαφριά αγροτικά περιστροφικά κινούμενα μέρη
• Κλωστοϋφαντουργικοί αργαλειοί, μικρού εξοπλισμού εκτύπωσης με συρόμενους κυλίνδρους
• Μικροσκοπικοί μηχανισμοί γραμμικής ολίσθησης αυτοματισμού και εξαρτήματα τοποθέτησης εκκεντροφόρου άξονα
• Μικρές υδραυλικές βαλβίδες ελέγχου, ελαφριά περιστροφικά συρόμενα συγκροτήματα μικροαντλίας νερού
• Ανταλλακτικά aftermarket για εξοπλισμό ρουλεμάν κυλίνδρων με βελόνα κλειστού άκρου εσωτερικής διαμέτρου 15 mm

Ιδανική λύση πολλαπλών επιλογών υψηλής ακτινικής φέρουσας φόρτισης για εξοπλισμό βιομηχανικής μετάδοσης άξονα τυφλών οπών με περιορισμένο χώρο εγκατάστασης

5. Γιατί να επιλέξετε το ρουλεμάν GQZ

1. 25 χρόνια επαγγελματικής εμπειρίας κατασκευής ρουλεμάν κυλίνδρων βελόνας κλειστού άκρου της σειράς BK
2. Τρία μοντέλα πλήρως διαστατικά εναλλάξιμα με διεθνή στάνταρ ρουλεμάν της σειράς BK15, σταθερή ανοχή διαστάσεων και δείκτες απόδοσης φορτίου
3. Πλήρης προσαρμοσμένη υπηρεσία OEM & ODM που υποστηρίζει σφράγιση διπλής όψης, κέλυφος από ανοξείδωτο χάλυβα και προσαρμογή ειδικής απόστασης
4. Αυστηρή επιθεώρηση πλήρους διεργασίας: δοκιμή σκληρότητας πρώτων υλών, ακρίβεια σφράγισης τραβηγμένου κυπέλλου, στεγανότητα σφράγισης και δοκιμή κύκλου κόπωσης δυναμικού φορτίου πριν από την παράδοση
5. Η επαγγελματική ομάδα μηχανικών ρουλεμάν παρέχει οδηγίες εγκατάστασης ανοχής περιβλήματος τυφλών οπών και αντίστοιχης σκληρότητας άξονα εντός 24 ωρών
6. Σταθερές γραμμές μαζικής παραγωγής μεγάλης κλίμακας με προνομιακή χονδρική τιμή χονδρικής για κατασκευαστές μακροπρόθεσμου εξοπλισμού μηχανημάτων

Εστιάζουμε στην αξιόπιστη αξονική απόδοση αυτοτοποθέτησης, τη μεγάλη διάρκεια ζωής και τη σταθερή μακροπρόθεσμη συνεργασία με κερδοφόρους πελάτες με παγκόσμιους βιομηχανικούς αγοραστές

6. Ποιοτικός Έλεγχος

• Έλεγχος χημικής σύνθεσης πρώτης ύλης και επιφανειακής σκληρότητας χάλυβα που φέρει χρώμιο GCr15
• Επεξεργασία βαθιάς σχεδίασης, κοπής και διαμόρφωσης ακριβείας για ενσωματωμένο εξωτερικό τραβηγμένο κύπελλο κλειστού άκρου
• Διαδικασία θερμικής επεξεργασίας σταθερής θερμοκρασίας για σταθεροποίηση της εσωτερικής μεταλλικής καταπόνησης και ενίσχυση της αντοχής στη φθορά της επιφάνειας
• Ολοκληρωμένες δοκιμές απόδοσης: ομοιομορφία ακτινικού διάκενου, συνέπεια διάταξης κυλίνδρων βελόνας, δυναμική/στατική ικανότητα φόρτωσης και ανθεκτικότητα στη σκόνη στεγανοποίησης RS
• Ομοιόμορφη επιθεώρηση συναρμολόγησης κυλίνδρων και ξεχωριστός επανέλεγχος διαστάσεων και εμφάνισης για κάθε μοντέλο πριν από την αντισκωριακή συσκευασία και αποστολή

Κάθε παρτίδα ρουλεμάν περνά από πλήρη δοκιμή αντοχής παλινδρομικού κύκλου δειγματοληψίας για να εγγυάται σταθερή λειτουργία βαρέως ακτινικού φορτίου σε περιβλήματα τυφλών οπών

7. Λάβετε μια προσφορά τώρα

Εάν χρειάζεστε υψηλής ποιότητας ανοιχτού τύπου BK1516, BK1516-RS μονής σφράγισης και BK152116 με βαρέως φορτίο ρουλεμάν βελόνας για μικροσκοπικό κιβώτιο ταχυτήτων και εξοπλισμό ηλεκτρικού εργαλείου, στείλτε μας το ερώτημά σας απευθείας.
Θα λάβετε πλήρεις επαγγελματικές υπηρεσίες υποστήριξης αφού υποβάλετε αίτημα:

• Γρήγορη επίσημη απάντηση εργοστασιακής προσφοράς εντός 24 ωρών
• Ανοχή περιβλήματος τυφλής οπής ένα προς ένα και αντιστοίχιση παραμέτρων σκληρότητας άξονα από επαγγελματίες μηχανικούς ρουλεμάν
• Προσαρμοσμένες προτάσεις λύσης ρουλεμάν, συμπεριλαμβανομένων των διπλών σφραγισμένων παραλλαγών RS και των επιλογών τραβηγμένου κυπέλλου κατά της σκουριάς από ανοξείδωτο χάλυβα
• Ανταγωνιστική άμεση εργοστασιακή χονδρική τιμή χονδρικής για μικτές συνδυασμένες χύδην παραγγελίες τριών μοντέλων

Στείλτε την απαιτούμενη ποσότητα αγοράς για κάθε μοντέλο και περιβάλλον λειτουργίας εξοπλισμού για να λάβετε λεπτομερή επίσημη προσφορά

8. Συχνές ερωτήσεις

Ε1: Τι σημαίνει το επίθημα RS στο BK1516-RS;
A1: Το RS αναφέρεται σε λάστιχο επαφής NBR με ένα χείλος που είναι εγκατεστημένο στο ανοιχτό άκρο του ρουλεμάν κλειστού άκρου, που χρησιμοποιείται για να μπλοκάρει τη σκόνη, το ψυκτικό και την ελαφριά υγρασία.

Ε2: Ποια είναι η βασική διαφορά μεταξύ BK1516 και BK152116;
A2: Οι διαστάσεις Fw και εξωτερικής διαμέτρου είναι πλήρως συνεπείς. Το BK152116 υιοθετεί τη διάταξη κυλίνδρων με πυκνή πυκνή βελόνα για να βελτιώσει σημαντικά τη δυναμική και στατική ακτινική βαθμολογία φορτίου, κατάλληλη για συνθήκες εργασίας βαρέως φορτίου.

Ε3: Μπορούν τα ρουλεμάν της σειράς BK να λειτουργήσουν χωρίς σκληρυμένο άξονα γείωσης;
A3: Δεν συνιστάται. Η επιφάνεια επαφής του ταιριαστού άξονα πρέπει να φτάσει τη σκληρότητα σβέσης HRC60–64 με υπερφινίρισμα καθρέφτη για να χρησιμεύσει ως η εσωτερική διάβαση και να αποφευχθεί η ταχεία αστοχία τριβής του ρουλεμάν.
