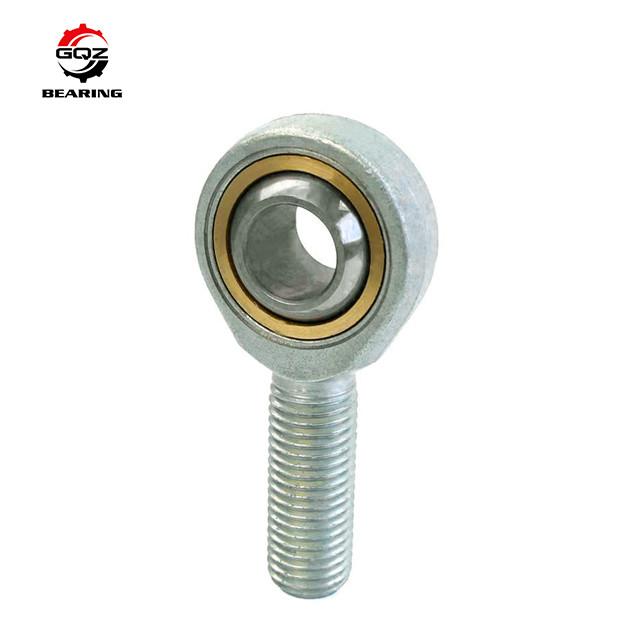

Ράβδος M64*4 Excavato SI80ES 80x182x55mm σειράς Ε, υψηλή ταχύτητα και χαμηλού θορύβου σφαιρικό σαφές ρουλεμάν
Το σφαιρικό ρουλεμάν είναι μια βαρέων καθηκόντων self-aligning συμπεριφορά ολίσθησης. Ιδιαίτερα ανθεκτικό στα φορτία αντίκτυπου, αυτό το προϊόν είναι εγκατεστημένο στο ταλαντεμένος τμήμα κάτω από τα αργά, βαριά φορτία.
Ένα ρουλεμάν τελών ράβδων, επίσης γνωστό ως ένωση heim (Βόρεια Αμερική) ή αυξήθηκε ένωση (UK και αλλού), είναι μια μηχανική αρθρώνοντας ένωση. Τέτοιες ενώσεις χρησιμοποιούνται στις άκρες των ράβδων ελέγχου, οδηγώντας συνδέσεις, ράβδοι δεσμών, ή οπουδήποτε μια αρθρώνοντας ένωση ακρίβειας απαιτείται. Ένας στροφέας σφαιρών με ένα άνοιγμα μέσω του οποίου ένα μπουλόνι ή άλλο συνδέοντας υλικό μπορεί να περάσει πιέζεται σε ένα κυκλικό περίβλημα με έναν περασμένο κλωστή άξονα συνημμένο. Η περασμένη κλωστή μερίδα μπορεί να είναι είτε αρσενική είτε θηλυκή.
1. Σώμα ράβδων με το σωστό ή αριστερό θηλυκό νήμα
2. Αποτελείται από μια ακτινωτή σφαιρική σαφή φέρουσα Γερμανία. Ε ή Γερμανία. .ES 2RS και ράβδων σώμα
3. Επιφάνεια του σώματος ράβδων zine που καλύπτεται, στέγαση του Si. .ES με μια λαδώνοντας θηλή τρυπών ή λιπών
4. Για το αριστερό νήμα, παρακαλώ προσθέστε το επίθημα «Λ», π.χ. SIL 30 ES
5. Για τα ρουλεμάν d≥15, Si. .ES 2RS επίσης διαθέσιμο, π.χ. Si 25 ES 2RS
6. Η λαδώνοντας θηλή τρυπών ή λιπών δεν είναι διαθέσιμη για το μέγεθος που χαρακτηρίζεται " *»
Si. .ES | Διαστάσεις (χιλ.) | Εκτιμήσεις φορτίων (kn) | Βάρος (κλ) | |||||
Τύπος | δ | Β | C1 | d2 | a° | Δυναμικός | Στατικός | |
SI 80 ES | 80 | 55 | 47 | 180 | 6 | 400 | 750 | 13 |
Διαστάσεις | Γωνία | Δυναμικός | Στατικός | ||||||
δ (χιλ.) | d2 (χιλ.) | Β (χιλ.) | Γ (6H) | C1 (Max) | h1 | Γ (kn) | C0 (kn) | ||
40 | 94 | 28 | Μ 42x3 | 24 | 145 | 6 | 280 | 166 | SIL 40 TXE-2LS |
40 | 94 | 28 | Μ 39x3 | 24 | 142 | 6 | 280 | 166 | SIA 40 TXE-2LS |
40 | 94 | 28 | Μ 39x3 | 24 | 142 | 6 | 280 | 166 | SILA 40 TXE-2LS |
45 | 104 | 32 | Μ 42x3 | 28 | 145 | 7 | 360 | 224 | SIA 45 TXE-2LS |
45 | 104 | 32 | Μ 42x3 | 28 | 145 | 7 | 360 | 224 | SILA 45 TXE-2LS |
45 | 104 | 32 | Μ 45x3 | 28 | 165 | 7 | 360 | 224 | SI 45 TXE-2LS |
45 | 104 | 32 | Μ 45x3 | 28 | 165 | 7 | 360 | 224 | SIL 45 TXE-2LS |
50 | 114 | 35 | Μ 45x3 | 31 | 160 | 6 | 440 | 270 | SIA 50 TXE-2LS |
50 | 114 | 35 | Μ 45x3 | 31 | 160 | 6 | 440 | 270 | SILA 50 TXE-2LS |
50 | 114 | 35 | Μ 52x3 | 31 | 195 | 6 | 440 | 270 | SI 50 TXE-2LS |
50 | 114 | 35 | Μ 52x3 | 31 | 195 | 6 | 440 | 270 | SIL 50 TXE-2LS |
60 | 137 | 44 | Μ 60x4 | 39 | 225 | 6 | 695 | 400 | SI 60 TXE-2LS |
60 | 137 | 44 | Μ 60x4 | 39 | 225 | 6 | 695 | 400 | SIL 60 TXE-2LS |
60 | 137 | 44 | Μ 52x3 | 39 | 175 | 6 | 695 | 400 | SIA 60 TXE-2LS |
60 | 137 | 44 | M52x3 | 39 | 175 | 6 | 695 | 400 | SILA 60 TXE-2LS |
70 | 162 | 49 | Μ 56x4 | 43 | 200 | 6 | 880 | 530 | SIA 70 TXE-2LS |
70 | 162 | 49 | Μ 56x4 | 43 | 200 | 6 | 880 | 530 | SILA 70 TXE-2LS |
70 | 162 | 49 | Μ 72x4 | 43 | 265 | 6 | 880 | 530 | SI 70 TXE-2LS |
70 | 162 | 49 | Μ 72x4 | 43 | 265 | 6 | 880 | 530 | SIL 70 TXE-2LS |
80 | 182 | 55 | Μ 64x4 | 48 | 230 | 5 | 1140 | 655 | SIA 80 TXE-2LS |
80 | 182 | 55 | Μ 64x4 | 48 | 230 | 5 | 1140 | 655 | SILA 80 TXE-2LS |
80 | 182 | 55 | Μ 80x4 | 48 | 295 | 5 | 1140 | 655 | SI 80 TXE-2LS |
80 | 182 | 55 | M80x4 | 48 | 295 | 5 | 1140 | 655 | SIL 80 TXE-2LS |
