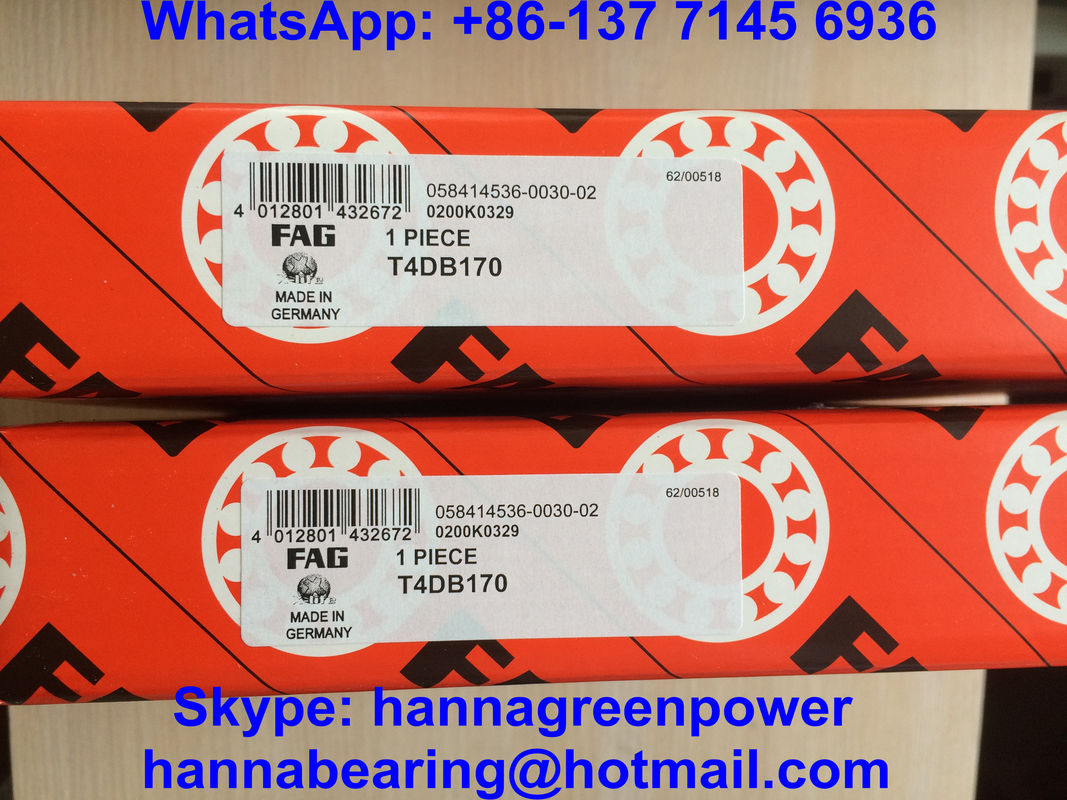

Μεταλλικό ελαστικό βαρέος φορτίου T4DB170 μετρικής ακριβείας 170x230x32mm

1. Επισκόπηση προϊόντος

1. Επισκόπηση προϊόντος
Το T4DB170 είναι ένα μετρικό ρουλεμάν κυλίνδρων κωνικού τύπου σειράς T4DB, μονού σειρών, διαχωριζόμενο, με τυποποιημένες διαστάσεις συναρμολόγησης ISO, εσωτερική διάμετρος d=170mm, εξωτερική διάμετρος D=230mm, πλάτος εσωτρικού δακτυλίου B=30mm, πλάτος εξωτερικού δακτυλίου C=23mm, συνολικό πλάτος συναρμολόγησης T=32mm, σχεδιασμός βαρέως φορτίου με μεσαίο-μεγάλο άνοιγμα και τυπική γωνία επαφής 17,1°. SKF Συγκέντρωση....

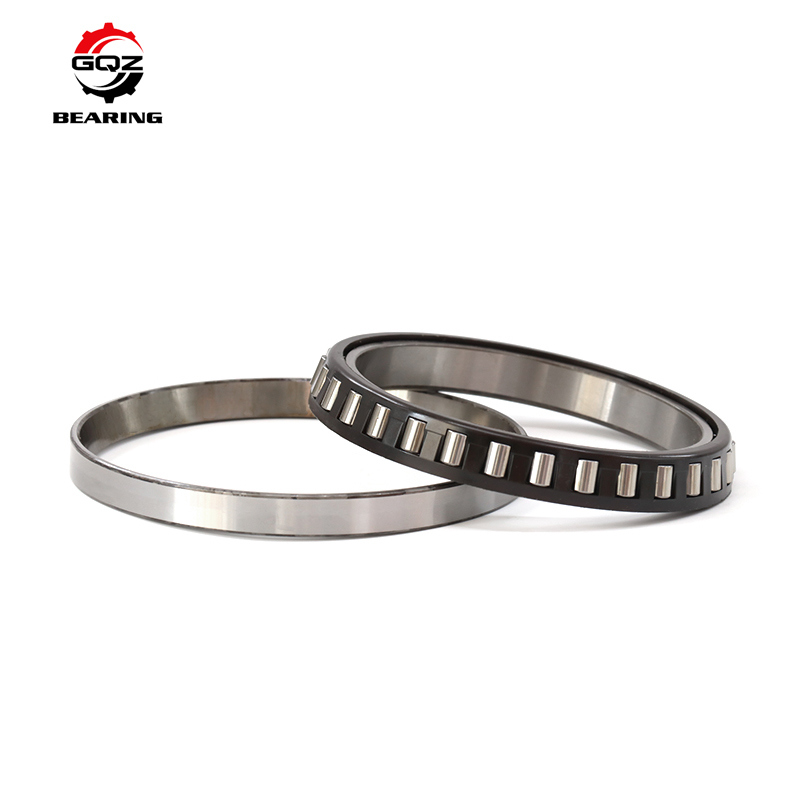

Ανοιχτή μη σφραγισμένη διαχωριζόμενη κατασκευή: η συναρμολόγηση του κώνου (εσωτερικός δακτύλιος + κυλίνδροι κωνικού τύπου + σφραγισμένο μεταλλικό κλουβί) και το εξωτερικό κύπελλο μπορούν να αποσυναρμολογηθούν πλήρως ανεξάρτητα, διευκολύνοντας την ξεχωριστή εγκατάσταση, τη ρύθμιση της προφόρτισης και την αντικατάσταση εξαρτημάτων για μεγάλες συναρμολογήσεις μετάδοσης βαρέως τύπου. Μπορεί να αντέξει βαριά συνδυασμένα ακτινικά φορτία συν ένα μονόδρομο αξονικό φορτίο ώθησης. Η ζεύξη σε διάταξη πλάτη-πλάτη/τύπου Ο πραγματοποιεί αμφίδρομη αξονική τοποθέτηση και υποστήριξη υψηλής ακαμψίας, σταθερή περιστροφή υπό μακροχρόνιες εναλλασσόμενες βαριές κρούσεις και συχνά φορτία εμπρός-πίσω.
Όλοι οι δακτύλιοι και τα κύλισης στοιχεία υιοθετούν ενιαίο σκληρυμένο χάλυβα ρουλεμάν GCr15 υψηλής περιεκτικότητας σε άνθρακα και χρώμιο, ακριβή λογαριθμική καμπύλη επαφής κυλίνδρων με υπερ-φινίρισμα και αυστηρή ταξινόμηση κυλίνδρων, ομοιόμορφη κατανομή εσωτερικών τάσεων, εξαιρετική αντοχή στη φθορά, αντι-κόπωση και αντοχή σε κρούσεις, χαμηλή ροπή τριβής και μικρή αύξηση θερμοκρασίας υπό συνεχή λειτουργία βαρέως φορτίου. Ευρέως συμβατό για μειωτήρες βιομηχανικών γραναζιών βαρέως τύπου, άξονες μεταφορικών ταινιών εξόρυξης, άξονες μεγάλων κατασκευαστικών μηχανημάτων, βοηθητικές συναρμολογήσεις μετάδοσης κυλίνδρων μεταλλουργικών εργοστασίων και θέσεις στήριξης διαφορικών βαρέων φορτηγών.

2. Τεχνικές Προδιαγραφές

Μοντέλο: T4DB170
Βασικές διαστάσεις: d=170mm, D=230mm, B=30mm, C=23mm, T=32mm
Δομή: Μονού σειρών διαχωριζόμενο ρουλεμάν κυλίνδρων κωνικού τύπου, ανοιχτό χωρίς σφράγιση, μεταλλικό σφραγισμένο κλουβί ως στάνταρ
Πρώτη ύλη: Χάλυβας ρουλεμάν GCr15
Επιλογές κλουβιού: Σφραγισμένο μεταλλικό κλουβί / συμπαγές ορειχάλκινο κλουβί για υψηλή θερμοκρασία και βαριά φορτία
Τυπικό διάκενο: CN κανονικό διάκενο, C3 διευρυμένο διάκενο κατόπιν παραγγελίας
Ελάχιστη ακτίνα στρογγυλέματος r1,r2=r3,r4=3mm
Εύρος θερμοκρασίας λειτουργίας: -30℃ ~ 120℃
Καθαρό βάρος: 3,45 kg
Υπολογιστική διάσταση a=44mm, ώμος εσωτερικού δακτυλίου d1=197mm
Όρια διαστάσεων τοποθέτησης:
da max=182mm, db min=184mm; Da min=215mm, Da max=216mm; Db min=223mm
Ca min=6mm, Cb min=9mm; ra max=3mm, rb max=3mm
Συντελεστής υπολογισμού: e=0,46, αξονικός παράγοντας Y=1,3, στατικός αξονικός παράγοντας Y0=0,72
Βασικό δυναμικό ακτινικό φορτίο Cr: 307 kN
Βασικό στατικό ακτινικό φορτίο C0r: 440 kN
Όριο κόπωσης φορτίου Cur: 43 kN
Ταχύτητα αναφοράς γράσου: 2000 σ.α.λ.; Όριο ταχύτητας γράσου: 2600 σ.α.λ.
Πλήρη σχέδια εγκατάστασης, καμπύλες χαρακτηριστικών φορτίου και αναφορές δοκιμών κόπωσης επιταχυνόμενης βαριάς κρούσης μπορούν να παρασχεθούν κατόπιν αιτήματος του πελάτη.

3. Βασικά Πλεονεκτήματα

• Τυπική διάταξη T4DB μεσαίου-μεγάλου ανοίγματος και συμπαγούς πλάτους, εξαιρετικά υψηλή ικανότητα συνδυασμένου ακτινικού-αξονικού φορτίου σε περιορισμένο χώρο εγκατάστασης, ιδανική αντιστοίχιση για βαριά εξορυκτικά και μεταλλουργικά μεγάλα συστήματα μετάδοσης
• Πλήρως διαχωριζόμενη κατασκευή κώνου & κυπέλλου ανεξάρτητη, κατεστραμμένος εσωτερικός κώνος ή εξωτερικό κύπελλο μπορούν να αντικατασταθούν ξεχωριστά χωρίς συνολική αποσυναρμολόγηση μεγάλου κιβωτίου μετάδοσης, μειώνοντας σημαντικά τον χρόνο διακοπής συντήρησης και το κόστος προμήθειας ανταλλακτικών
• Ακριβής επιφάνεια κύλισης κώνου με υπερ-φινίρισμα καθρέφτη + λογαριθμική βελτιστοποιημένη καμπύλη επαφής κυλίνδρων, ομοιόμορφη κατανομή φορτίου στην επιφάνεια επαφής κυλίνδρων, μειώνοντας αποτελεσματικά τη συγκέντρωση τάσεων στις άκρες, καθυστερώντας την αποκόλληση της επιφάνειας κύλισης και τη φθορά των κυλίνδρων
• Επιλογές διπλής διαμόρφωσης κλουβιού: οικονομικά αποδοτικό σφραγισμένο μεταλλικό κλουβί για γενικές συνθήκες εργασίας με διαλείποντα βαριά φορτία. συμπαγές ορειχάλκινο κλουβί κατά της παραμόρφωσης για γραμμές παραγωγής εξόρυξης 24 ώρες το 24ωρο, αδιάλειπτη υψηλή θερμοκρασία και σκληρές συνθήκες
• Πλήρης προσαρμοσμένη υποστήριξη υπηρεσιών: αναβάθμιση C3 διευρυμένου ακτινικού διάκενου, υψηλός βαθμός ακρίβειας P5/P6, σήμανση OEM με λέιζερ, ειδική πλήρωση γράσου υψηλής θερμοκρασίας κατά της οξείδωσης, ουδέτερη συσκευασία εξαγωγικής μάρκας
• Αυστηρή διαδικασία θερμικής επεξεργασίας με ολική απόσβεση τάσεων, ομοιόμορφη σκληρότητα υλικού και εσωτερική δομική αντοχή, επεκτείνει τον κύκλο γενικής επισκευής του εξοπλισμού κατά πάνω από 30% σε σύγκριση με τα συνηθισμένα ρουλεμάν κωνικού τύπου χαμηλής ακρίβειας
• Ο τυπικός ανοιχτός σχεδιασμός υποστηρίζει λίπανση με κυκλοφορία λαδιού, κατάλληλος για μεγάλα κιβώτια ταχυτήτων με ενσωματωμένο σύστημα κυκλοφορίας λιπαντικού λαδιού, μακροχρόνια σταθερή συνεχή λειτουργία

4. Εφαρμογές

Το ανοιχτό διαχωριζόμενο ρουλεμάν κωνικού τύπου βαρέως τύπου T4DB170 είναι ένα βασικό ανταλλακτικό φθοράς για περιστροφικό εξοπλισμό βιομηχανικής βαρέως τύπου μεσαίου-μεγάλου μεγέθους:

• Μεγάλοι οριζόντιοι/κάθετοι μειωτήρες βιομηχανικών γραναζιών βαρέως τύπου, μονάδες στήριξης ρουλεμάν κινητήρων μεταφορικών ταινιών εξόρυξης
• Μεγάλοι εκσκαφείς, βαριά φορτηγά, μονάδες στήριξης ρουλεμάν τοποθέτησης κύριων αξόνων κίνησης οδοστρωτήρων
• Βοηθητικοί άξονες μετάδοσης ελαφρών κυλίνδρων μεταλλουργικών εργοστασίων, περιστροφικές βάσεις κυλίνδρων μεταφοράς μεγάλων χαλυβουργείων
• Θέσεις ρουλεμάν βαρέως φορτίου διαφορικών και πλήμνης τροχών βαρέων φορτηγών, οχημάτων μηχανικής
• Μεγάλα κιβώτια μείωσης κύριων βοηθητικών μονάδων αιολικής ενέργειας, περιστροφικά εξαρτήματα τροχαλιών ανύψωσης γερανών λιμένων βαρέως τύπου
• Ανταλλακτικό ρουλεμάν κωνικού τύπου μετρικού διαχωριζόμενου σειράς T4DB με άνοιγμα 170mm
• Οικονομικά αποδοτική λύση ρουλεμάν βαρέως φορτίου για OEM εξοπλισμού εξόρυξης, εργοστάσια επισκευής βαρέων μηχανημάτων και χονδρική πώληση μεταλλουργικών συστημάτων μετάδοσης.

5. Γιατί να επιλέξετε ρουλεμάν GQZ

• 25 χρόνια επαγγελματικής εμπειρίας κατασκευής για ρουλεμάν κωνικού τύπου μεγάλης οπής διαχωριζόμενα σειράς T4DB, συμπεριλαμβανομένου του T4DB170
• Το T4DB170 είναι πλήρως διαστατικά εναλλάξιμο με ρουλεμάν διεθνών προτύπων σειράς T4DB, με συνεπείς διαστάσεις τοποθέτησης, ονομαστική ικανότητα φορτίου και δείκτες ανοχής συναρμολόγησης
• Πλήρης υπηρεσία προσαρμογής OEM & ODM που υποστηρίζει ορειχάλκινο κλουβί, αναβάθμιση διάκενου C3, υψηλό βαθμό ακρίβειας και ειδική πλήρωση λιπαντικού για υψηλή/χαμηλή θερμοκρασία
• Πλήρης αυστηρός έλεγχος πριν την παράδοση: έλεγχος σκληρότητας πρώτης ύλης, έλεγχος ακρίβειας λείανσης επιφάνειας κύλισης κώνου, δοκιμή κύκλου κόπωσης βαριάς κρούσης με παλινδρόμηση, ανίχνευση τραχύτητας επιφάνειας επαφής
• Επαγγελματική ομάδα μηχανικών ρουλεμάν κωνικού τύπου παρέχει τεχνική καθοδήγηση για την τοποθέτηση μεγάλων αξόνων και βαρέων περιβλημάτων εντός 24 ωρών
• Σταθερές γραμμές μαζικής παραγωγής με ευνοϊκή τιμή χονδρικής για μακροχρόνιους κατασκευαστές εξοπλισμού εξόρυξης, προμηθευτές βαρέων κατασκευαστικών μηχανημάτων και μεταλλουργικών συστημάτων μετάδοσης
• Εστιάζουμε στον συμπαγή σχεδιασμό ευρέος φορτίου διαχωριζόμενο, στην εξαιρετικά υψηλή ικανότητα συνδυασμένου ακτινικού-αξονικού φορτίου, στην εύκολη ανεξάρτητη δομή συντήρησης και στη μακροχρόνια αμοιβαία επωφελή συνεργασία με αγοραστές ανταλλακτικών εξοπλισμού μετάδοσης βαριάς βιομηχανίας παγκοσμίως.

6. Έλεγχος Ποιότητας

• Έλεγχος χημικής σύνθεσης και επιφανειακής σκληρότητας πρώτης ύλης χάλυβα ρουλεμάν GCr15 με χρώμιο
• Ακριβής τόρνευση, σκλήρυνση, βαφή και υπερ-φινίρισμα επεξεργασία για τις κωνικές επιφάνειες κύλισης εσωτερικού και εξωτερικού δακτυλίου
• Τυπική θερμική επεξεργασία με ολική απόσβεση τάσεων για την εξάλειψη των εσωτερικών υπολειπόμενων τάσεων επεξεργασίας
• Στοχευμένες δοκιμές απόδοσης κατηγοριοποιημένες: δοκιμή γήρανσης με επιταχυνόμενο βαρύ φορτίο μακρού κύκλου T4DB170, δοκιμή αντοχής στη φθορά με συνεχή κρούση, ανίχνευση αύξησης θερμοκρασίας χαμηλής τριβής σε υψηλή ταχύτητα
• Ταξινόμηση κυλίνδρων κωνικού τύπου, συναρμολόγηση μεταλλικού/ορειχάλκινου κλουβιού, πλήρης επανέλεγχος διαστάσεων και εμφάνισης πριν από τη συσκευασία με αντι-σκωριακό λάδι και αποστολή
• Κάθε παρτίδα ρουλεμάν T4DB170 περνάει πλήρη δειγματοληπτική δοκιμή κόπωσης με παλινδρομική περιστροφή βαρέως φορτίου για να εγγυηθεί σταθερή μακροχρόνια λειτουργία εντός εξοπλισμού μετάδοσης μειωτήρων εξόρυξης, μεταλλουργίας και βαριάς βιομηχανίας.

7. Λάβετε Προσφορά Τώρα

Εάν χρειάζεστε βαρέως τύπου ανοιχτά διαχωριζόμενα ρουλεμάν κωνικού τύπου T4DB170 για μεγάλα κιβώτια ταχυτήτων, μηχανήματα εξόρυξης και συντήρηση εξοπλισμού βαρέων κατασκευών και αντιστοίχιση OEM, στείλτε απευθείας το ερώτημά σας.
Θα λάβετε πλήρεις επαγγελματικές υποστηρικτικές υπηρεσίες μετά την υποβολή του ερωτήματός σας:

• Γρήγορη επίσημη απάντηση προσφοράς εργοστασίου εντός 24 ωρών
• Επαγγελματική τεχνική καθοδήγηση εγκατάστασης για αντιστοίχιση μεγάλων αξόνων & βαρέων περιβλημάτων από επαγγελματίες μηχανικούς ρουλεμάν κωνικού τύπου σειράς T4DB, ένας προς έναν
• Προσαρμοσμένες προτάσεις σχεδίων ρουλεμάν, συμπεριλαμβανομένων επιλογών αναβάθμισης ορειχάλκινου κλουβιού και διάκενου C3
• Ανταγωνιστική άμεση τιμή χονδρικής πώλησης εργοστασίου για μεγάλες παραγγελίες ανταλλακτικών
• Στείλτε την απαιτούμενη ποσότητα αγοράς και το περιβάλλον εργασίας συνεχούς βαρέως φορτίου & μέτριας-υψηλής θερμοκρασίας του εξοπλισμού για να λάβετε λεπτομερή επίσημη προσφορά.

8. Συχνές Ερωτήσεις

1. Ε1: Ποια δομικά χαρακτηριστικά έχει το ρουλεμάν T4DB170;
   Α1: Ανήκει στα μετρικά ανοιχτά διαχωριζόμενα ρουλεμάν κωνικού τύπου μονού σειρών T4DB, η συναρμολόγηση του κώνου και το εξωτερικό κύπελλο μπορούν να αποσυναρμολογηθούν ξεχωριστά, τυπικό σφραγισμένο μεταλλικό κλουβί, χωρίς ενσωματωμένη σφράγιση, κατάλληλο για εξοπλισμό με εσωτερική κυκλοφορία λαδιού.
2. Ε2: Τι φορτία μπορεί να αντέξει το T4DB170;
   Α2: Μπορεί να αντέξει εξαιρετικά βαριά συνδυασμένα ακτινικά φορτία συν μονόδρομο αξονικό φορτίο ώθησης. Η αμφίδρομη αξονική τοποθέτηση απαιτεί δύο ρουλεμάν εγκατεστημένα πλάτη-πλάτη/τύπου Ο με λογική προφόρτιση.
3. Ε3: Σε ποιες βιομηχανίες εφαρμόζεται κυρίως το T4DB170;
   Α3: Χρησιμοποιείται ευρέως σε εξοπλισμό μεταφοράς εξόρυξης, μεγάλα κιβώτια ταχυτήτων βιομηχανικής βαρέως τύπου, άξονες κίνησης μεγάλων κατασκευαστικών μηχανημάτων και βοηθητικά συστήματα μετάδοσης μεταλλουργικών κυλίνδρων.
