4300 περιορισμός της περιστροφικής γωνίας επιτραπέζιων γυρίζοντας φέρουσας Zkldf120 60 επαφών της INA ταχύτητας
1. Προδιαγραφή:
• Τα περιστροφικά επιτραπέζια ρουλεμάν ZKLDF αποτελούνται από μια ώθηση/ακτινωτό πλυντήριο κατοικίας, μια ώθηση/ένα ακτινωτό πλυντήριο άξονων, πλυντήριο ώθησης, δύο αξονικές συνελεύσεις κυλίνδρων και κλουβιών βελόνων και μια ομάδα ακτινωτών κυλινδρικών κυλίνδρων. Το πλυντήριο κατοικίας και το πλυντήριο άξονων έχουν το ισοδιάστατο μπουλόνι συναρμολογήσεων.
• Αυτά τα ρουλεμάν έχουν το υψηλό αξονικό και ακτινωτό φορτίο, και την υψηλές ακαμψία και τη υψηλή ακρίβεια κλίσης.
• Εφαρμογές: κυρίως χρησιμοποιημένος στα εργαλεία μηχανών, τα μηχανήματα υψηλής ακρίβειας του περιστροφικού πίνακα ή του υποσυνόλου, και το τσοκ, όργανο μέτρησης και δοκιμής εξοπλισμός και περιστροφικός πίνακας.
• Εξωτερικές διάμετροι: σειρά από 100 χιλ. σε 460 χιλ.
2. Χαρακτηριστικό γνώρισμα:
(1) γωνία επαφών 60°
(2) εξωτερικό δαχτυλίδι και εσωτερικό δαχτυλίδι κατάλληλα για το μοντάρισμα φλαντζών
(3) το εσωτερικό δαχτυλίδι διάσπασης με το καθορισμένο χάσμα για το ταίριασμα φορτώνει εκ των προτέρων
(4) υψηλές περιοριστικές ταχύτητες
(5) λίπανση πετρελαίου ή λιπών
(6) διπλή σειρά
(7) ποιοτική εγγύηση 1 ετών

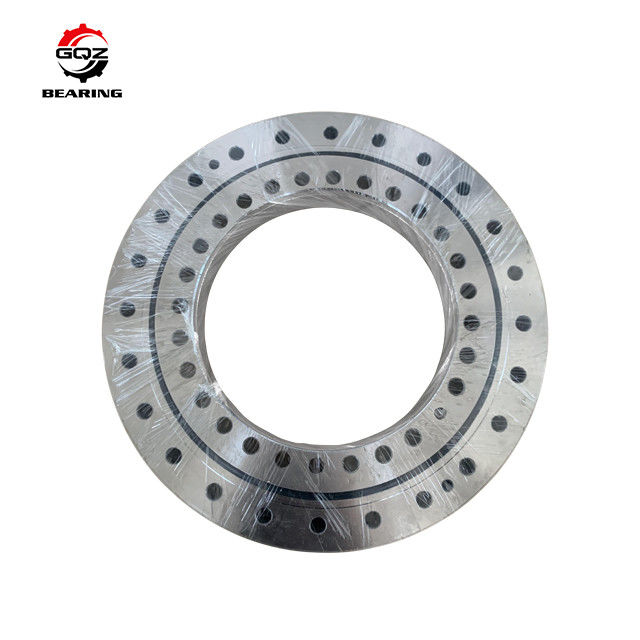

3. Φέρουσα εικόνα:
4. Παρέχουμε επίσης το επόμενο γυρίζοντας ρουλεμάν δαχτυλιδιών:
Φέρων τύπος | Διαστάσεις ορίου (χιλ.) | Δόντια εργαλείων | ||||||||||||
Nongeared | Εξωτερικό εργαλείο | Εσωτερικό εργαλείο | Δ | δ | Χ | D1 | d1 | dn | ν | n1 | H1 | χ | β | μ |
010.20.250 | 011.20.250 | 330 | 170 | 60 | 298 | 202 | 16 | 18 | 2 | 50 | 10 | 40 | 4 | |
010.20.280 | 011.20.280 | 360 | 200 | 60 | 328 | 232 | 16 | 18 | 2 | 50 | 10 | 40 | 4 | |
010.25.315 | 011.25.315 | 013.25.315 | 408 | 222 | 70 | 372 | 258 | 18 | 20 | 2 | 60 | 10 | 50 | 5 |
010.25.355 | 011.25.355 | 013.25.355 | 448 | 262 | 70 | 412 | 298 | 18 | 20 | 2 | 60 | 10 | 50 | 5 |
010.25.400 | 011.25.400 | 013.25.400 | 493 | 307 | 70 | 457 | 343 | 18 | 24 | 2 | 60 | 10 | 50 | 6 |
010.25.450 | 011.25.450 | 013.25.450 | 543 | 357 | 70 | 507 | 393 | 18 | 24 | 2 | 60 | 10 | 50 | 6 |
010.30.500 | 011.30.500 | 013.30.500 | 602 | 398 | 80 | 566 | 434 | 18 | 20 | 4 | 70 | 10 | 60 | 5 |
012.30.500 | 014.30.500 | 602 | 398 | 80 | 566 | 434 | 18 | 20 | 4 | 70 | 10 | 60 | 6 | |
010.30.560 | 011.30.560 | 013.30.560 | 662 | 458 | 80 | 626 | 494 | 18 | 20 | 4 | 70 | 10 | 60 | 5 |
012.30.560 | 014.30.560 | 662 | 458 | 80 | 626 | 494 | 18 | 20 | 4 | 70 | 10 | 60 | 6 | |
010.30.630 | 011.30.630 | 013.30.630 | 732 | 528 | 80 | 696 | 564 | 18 | 24 | 4 | 70 | 10 | 60 | 6 |
012.30.630 | 014.30.630 | 732 | 528 | 80 | 696 | 564 | 18 | 24 | 4 | 70 | 10 | 60 | 8 | |
010.30.710 | 011.30.710 | 013.30.710 | 812 | 608 | 80 | 776 | 644 | 18 | 24 | 4 | 70 | 10 | 60 | 6 |
012.30.710 | 014.30.710 | 812 | 608 | 80 | 776 | 64 | 18 | 24 | 4 | 70 | 10 | 60 | 8 | |
010.40.800 | 011.40.800 | 013.40.800 | 922 | 678 | 100 | 878 | 722 | 22 | 30 | 6 | 90 | 10 | 80 | 8 |
012.40.800 | 014.40.800 | 922 | 678 | 100 | 878 | 722 | 22 | 30 | 6 | 90 | 10 | 80 | 10 | |
010.40.900 | 011.40.900 | 013.40.900 | 1022 | 778 | 100 | 978 | 822 | 22 | 30 | 6 | 90 | 10 | 80 | 8 |
012.40.900 | 014.40.900 | 1022 | 778 | 100 | 978 | 822 | 22 | 30 | 6 | 90 | 10 | 80 | 10 | |
010.40.1000 | 011.40.1000 | 013.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 22 | 36 | 6 | 90 | 10 | 80 | 10 |
012.40.1000 | 014.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 22 | 36 | 6 | 90 | 10 | 80 | 12 | |
010.40.1120 | 011.40.1120 | 013.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 22 | 36 | 6 | 90 | 10 | 80 | 10 |
012.40.1120 | 014.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 22 | 36 | 6 | 90 | 10 | 80 | 12 | |
010.45.1250 | 011.45.1250 | 013.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 26 | 40 | 5 | 100 | 10 | 90 | 12 |
012.45.1250 | 014.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 26 | 40 | 5 | 100 | 10 | 90 | 14 | |
010.45.1400 | 011.45.1400 | 013.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 26 | 40 | 5 | 100 | 10 | 90 | 12 |
012.45.1400 | 014.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 26 | 40 | 5 | 100 | 10 | 90 | 14 | |
010.45.1600 | 011.45.1600 | 013.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 26 | 45 | 5 | 100 | 10 | 90 | 14 |
012.45.1600 | 014.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 26 | 45 | 5 | 100 | 10 | 90 | 16 |
