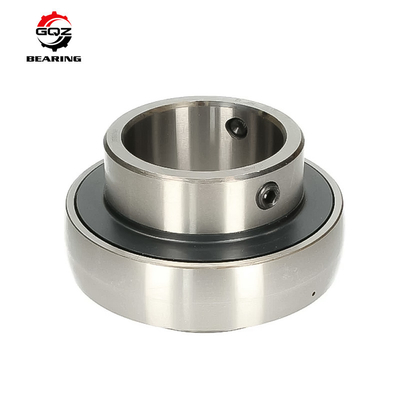

NTN ρουλεμάν φραγμών μαξιλαριών ένσφαιρου τριβέα ενθέτων ένσφαιρου τριβέα ενθέτων 3/4 ίντσας UCS204-012LD1N Ιαπωνία NTN UCS204-012LD1N
Η συνοπτική περιγραφή του ένσφαιρου τριβέα ενθέτων φραγμών μαξιλαριών:
Η φέρουσα μονάδα φραγμών μαξιλαριών είναι συνδυασμός ενός ρουλεμάν ενθέτων, σφραγίδας και μιας κατοικίας. Η εσωτερική δομή του ένσφαιρου τριβέα ενθέτων είναι η ίδια με αυτόν του βαθιού ένσφαιρου τριβέα αυλακιού. Αλλά η εσωτερική φυλή αυτού του ρουλεμάν είναι ευρύτερη από την εξωτερική φυλή. Η εξωτερική φυλή έχει τη σφαιρική επιφάνεια. Τα ρουλεμάν ενθέτων μπορούν μόνη ευθυγράμμιση με την τακτοποίηση μεταξύ της εξωτερικής φυλής και του φραγμού ρουλεμάν. Τα ρουλεμάν ενθέτων είναι συμπαγή. Είναι εύκολο για τη φόρτωση και την εκφόρτωση. Τα ρουλεμάν φραγμών μαξιλαριών χρησιμοποιούνται ευρέως στη μεταλλεία, τα μηχανήματα, τις αυτοκίνητες, υφαντικές και chenmical βιομηχανίες.
ΜΠΟΡΟΎΜΕ ΝΑ ΠΑΡΈΧΟΥΜΕ UCP, NAP, UKP, SBPP, SAPP, NAF, NAFU, UCF, UCFL, NAFL, NAFL, UCFC, NAFC, SBPF, UCT, ΕΘΝΙΚΌ, UCC, UCFB, UCFA, UCPH, ΦΈΡΟΥΣΕΣ ΜΟΝΆΔΕΣ ΦΡΑΓΜΏΝ ΜΑΞΙΛΑΡΙΏΝ ΣΕΙΡΆΣ UCFX.
Οι λεπτομέρειες του ένσφαιρου τριβέα ενθέτων NTN UCS204-012D1N:
Διαστατικό σχέδιο |
Φέρον ένθετο W Setscrew, ευρύ εσωτερικό δαχτυλίδι - κυλινδρικό O.D., αιφνιδιαστικός αύλακας - διαστάσεις |
δ |
0,7500 σε19,050χιλ. |
Δ |
1.8504 σε47,000χιλ. |
Γ |
0,6693 σε17,000χιλ. |
Β |
1.2205 σε31,000χιλ. |
ρ |
0,0394 σε1,000χιλ. |
r1 |
0,0236 σε0,600χιλ. |
ds |
10-32 UNF |
Γ |
0,1772 σε4,500χιλ. |
d4 |
1.1654 σε29,600χιλ. |
S1 |
0,7205 σε18,300χιλ. |
S |
0,5000 σε12,700χιλ. |
α |
0,1220 σε3,100χιλ. |
β |
0,0591 σε1,500χιλ. |
D1 |
1.7559 σε44,600χιλ. |
Φ |
0,1575 σε4,000χιλ. |
Τύπος |
Ρουλεμάν ενθέτων |
Άντεξε τον τύπο |
Κύκλος |
Φέρων τύπος |
Ένσφαιρος τριβέας |
Υλικό |
Μέσω του χάλυβα |
Περιοριστικός την ταχύτητα - λίπος |
6700 περιστροφές/λεπτό |
Τύπος σφραγίδων |
Επαφή |
Υλικό σφραγίδων |
Λάστιχο νιτριλίων |
Εκτίμηση ακρίβειας |
Κατηγορία 0 |
Απόδοση |
Τυποποιημένο καθήκον |
Συσκευή κλειδώματος |
2 -120° Setscrew |
Λίπανση |
Επαν-Lubricatable |
Ακτινωτή εσωτερική εκκαθάριση |
ΣΟ |
Στατική εκτίμηση φορτίων |
1500 lbf6650 N6.65 kN |
Δυναμική εκτίμηση φορτίων |
2880 lbf12800 N12.80 kN |
Περίφραξη |
Διπλάσιο που σφραγίζεται |
Λειτουργούσα σειρά θερμοκρασίας |
-40 έως 250 ºF-40 σε 120 ºC |
UC ρουλεμάν φραγμών μαξιλαριών σειράς:
UC200 σειρά: UC201, UC202, UC203, UC204, UC205, UC206, UC207, UC208, UC209, UC10, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC208, UC209, UC210, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC218
UC300 σειρά: UC305, UC306, UC307, UC308, UC309, UC310, UC311, UC312, UC313, UC314, UC315, UC316, UC317, UC318, UC319, UC320, UC321, UC322, UC324, UC326, UC328
UCF 200 σειρές: UCF204, UCF205, UCF206.UCF207, UCF208, UCF209, UCF210,
UCF211, UCF212, UCF213, UCF214, UCF215, UCF216, UCF217, UCF218
UCF 300 σειρές: UCF305, UCF306, UCF307UCF308, UCF309, UCF310, UCF311,
UCF312, UCF313, UCF314, UCF315, UCF316, UCF317, UCF318, UCF319,
UCF320, UCF321, UCF322, UCF324, UCF326, UCF328
